آلیاژ فولاد از چه ساخته شده است؟ راهنمای ترکیب و آهنگری

پاسخ مستقیم

آلیاژ فولاد اساساً از آهن و کربن ساخته شده است، اما آنچه فولاد معمولی را به فولاد آلیاژی با کارایی بالا تبدیل می‌کند، افزودن عمدی یک یا چند عنصر آلیاژی - مانند کروم، نیکل، مولیبدن، منگنز، وانادیم یا تنگستن است که هر کدام خواص مکانیکی یا شیمیایی خاصی دارند. آهنگری فولاد آلیاژی تولید شده با شکل دادن به این ماده غنی شده تحت نیروهای فشاری بالا، یکی از قابل اعتمادترین اشکال فلزکاری از نظر ساختاری در تولید صنعتی است.

ترکیب پایه فولاد آهن (Fe) است که معمولاً با کربن (C) در سطوح مختلف ترکیب می شود. 0.05٪ تا 2.0٪ وزنی . سپس عناصر آلیاژی در درصدهای کنترل شده برای اصلاح سختی، استحکام کششی، مقاومت در برابر خوردگی، چقرمگی یا مقاومت حرارتی بسته به کاربرد وارد می شوند. این مهندسی ترکیب عمدی چیزی است که فولاد آلیاژی را از فولاد کربنی ساده جدا می کند - و این چیزی است که باعث می شود آهنگری فولاد آلیاژی بنابراین در صنایع پر تقاضا مانند نفت و گاز، هوافضا، خودروسازی و ماشین آلات سنگین ارزشمند است.

عناصر اصلی که فولاد آلیاژی را تشکیل می دهند

درک اینکه از چه فولاد آلیاژی ساخته شده است مستلزم نگاه کردن به بلوک های سازنده عنصری آن است. هر عنصر یک هدف را دنبال می کند - هیچ یک بدون دلیل محاسبه شده اضافه نمی شود.

آهن (آهن)

فلز پایه اولیه آهن ستون فقرات ساختاری را فراهم می کند. آهن خالص نسبتا نرم و انعطاف پذیر است، به همین دلیل است که کربن و سایر عناصر آلیاژی برای افزایش عملکرد مکانیکی آن اضافه می شود. آهن معمولاً تشکیل می شود 97 درصد یا بیشتر از ترکیب کل در اکثر گریدهای فولاد آلیاژی.

کربن (C)

حیاتی ترین عنصر آلیاژی. محتوای کربن مستقیماً سختی و استحکام کششی را کنترل می کند. فولادهای کم آلیاژ حاوی کربن در محدوده 0.15٪ تا 0.50٪ . محتوای کربن بالاتر، سختی را افزایش می دهد، اما جوش پذیری و چقرمگی را کاهش می دهد، که نیاز به تعادل دقیق در کاربردهای آهنگری دارد.

کروم (کروم)

اضافه شده در مقادیر از 0.5٪ تا 18٪ کروم به طور چشمگیری مقاومت در برابر خوردگی و سختی را بهبود می بخشد. در سطوح بالای 10.5 درصد فولاد ضد زنگ می شود. در آهنگری های فولادی آلیاژی برای کاربردهای با دمای بالا، کروم کاربیدها را در دمای بالا تثبیت می کند و از نرم شدن در برابر حرارت جلوگیری می کند.

نی

نیckel (Ni)

نیckel improves toughness, particularly at low temperatures, and enhances corrosion resistance. It is commonly used in amounts of 1% تا 5% در فولادهای آلیاژی ساختاری نیکل در ترکیب با کروم، برخی از فولادهای آلیاژی مقاوم در برابر ضربه موجود برای آهنگری مخازن تحت فشار و اجزای توربین را ایجاد می کند.

مو

موlybdenum (Mo)

یکی از با ارزش ترین افزودنی ها در فولادهای آلیاژی با کارایی بالا، مولیبدن است که معمولاً در 0.15٪ تا 1.0٪ . به طور قابل توجهی سختی پذیری، مقاومت در برابر شکنندگی مزاج و استحکام در دمای بالا را افزایش می دهد. آهنگری های فولادی آلیاژی که در محیط های حفاری نفت و پتروشیمی استفاده می شوند تقریباً همیشه حاوی مولیبدن هستند.

منگنز

منگنز (Mn)

منگنز به اکسید زدایی در طول فولادسازی کمک می کند و سختی پذیری و استحکام کششی را بهبود می بخشد. با تشکیل سولفید منگنز به جای سولفید آهن، اثرات مضر گوگرد را خنثی می کند. سطوح معمولاً از 0.30٪ تا 1.80٪ در گریدهای فولاد آلیاژی استاندارد

چگونه فولاد آلیاژی طبقه بندی می شود: کم آلیاژ در مقابل آلیاژ بالا

همه فولادهای آلیاژی از نظر ترکیب یا عملکرد برابر نیستند. صنعت آنها را بر اساس درصد کل عناصر آلیاژی موجود به دو دسته کلی تقسیم می کند. این طبقه بندی تأثیر مستقیمی بر پارامترهای آهنگری، الزامات عملیات حرارتی و کاربردهای نهایی دارد.

طبقه بندی فولاد آلیاژی بر اساس محتوای کل عناصر آلیاژی و کاربردهای معمولی
دسته بندی	کل محتوای آلیاژی	عناصر آلیاژی رایج	برنامه های کاربردی معمولی
فولاد کم آلیاژ	کمتر از 8 درصد	Cr، Mo، Ni، Mn، V	مخازن تحت فشار، خطوط لوله، آهنگرهای ساختاری، قطعات خودرو
فولاد با آلیاژ بالا	8 درصد یا بیشتر	Cr، Ni، Mo، W، Co	هوافضا، توربین های گاز، پردازش شیمیایی، آهنگری با دمای بالا
فولاد ضد زنگ (زیر مجموعه)	بیش از 10.5٪ حداقل Cr	کر، نی، مو	فرآوری مواد غذایی، دریایی، پزشکی، فرجینگ دریچه
فولاد ابزار (زیر مجموعه)	آلیاژهای متغیر با C بالا	W، Mo، Cr، V	ابزار برش، قالب، قالب، ابزار آهنگری

در صنعت آهنگری، فولادهای کم آلیاژ بیشترین آهنگری فولاد آلیاژی تولید شده در سراسر جهان را تشکیل می دهند ، در درجه اول به این دلیل که آنها تعادل عالی خواص مکانیکی و کارایی هزینه را ارائه می دهند. گریدهای آلیاژی بالا برای شرایط خدمات شدید که در آن الزامات عملکردی افزایش هزینه مواد را توجیه می‌کنند، رزرو می‌شوند.

چگونه فولاد آلیاژی تولید می شود: از سنگ معدن خام تا ترکیب نهایی

تولید فولاد آلیاژی یک فرآیند متالورژیکی چند مرحله ای است که نیاز به کنترل دقیق در هر مرحله دارد. درک این فرآیند توضیح می دهد که چرا قوام ترکیب در آهنگری های فولادی آلیاژی بسیار مهم است - حتی انحرافات کوچک در شیمی می تواند به طور قابل توجهی بر خواص نهایی قطعه آهنگری تأثیر بگذارد.

ذوب سنگ آهن و تولید فولاد اولیه

این فرآیند در یک کوره بلند شروع می شود که در آن سنگ آهن، کک و سنگ آهک در دماهای بیش از حد ترکیب می شوند. 1500 درجه سانتی گراد . این آهن خام تولید می کند - یک نوع آهن با کربن بالا و ناخالصی بالا. سپس آهن خام در یک کوره اکسیژن پایه (BOF) یا کوره قوس الکتریکی (EAF) برای کاهش محتوای کربن و حذف ناخالصی‌های ناخواسته مانند گوگرد و فسفر تصفیه می‌شود و فولاد خام تولید می‌شود.

متالورژی ثانویه و افزودن عناصر آلیاژی

عناصر آلیاژی در طول متالورژی ثانویه، اغلب در کوره ملاقه ای اضافه می شوند. فروآلیاژها (آهن-کروم، فرو-مولیبدن، فرو-وانادیم و غیره) در مقادیر دقیق برای دستیابی به شیمی هدف معرفی می شوند. گاز زدایی خلاء ممکن است برای به حداقل رساندن سطوح هیدروژن و اکسیژن به کار گرفته شود - به ویژه برای آهنگری های فولادی آلیاژی که در معرض محیط های با استرس بالا قرار می گیرند. قبل از ریخته‌گری، کل ملاقه را چندین بار هم زده و نمونه‌برداری می‌کنند تا همگنی شیمیایی تایید شود.

ریخته گری مداوم یا ریخته گری شمش

فولاد آلیاژی مایع بسته به فرآیند آهنگری پایین دست به شکل بیلت، شکوفه، اسلب یا شمش جامد می شود. برای آهنگری های فولاد آلیاژی بزرگ - مانند آهنگری حلقه ای، شفت، یا بدنه مخازن تحت فشار - ریخته گری شمش اغلب ترجیح داده می شود. وزن شمش ممکن است از چند صد کیلوگرم به بالا باشد 300 متریک تن . سرعت انجماد و هندسه شمش بر سلامت داخلی مواد تأثیر می گذارد، به همین دلیل است که طراحی شمش بخشی از فرآیند مهندسی کیفیت است.

همگن سازی و شرطی سازی

شمش های ریخته گری یا بیلت ها در کوره های همگن سازی در دماهای معمولاً بین خیس می شوند 1100 درجه سانتی گراد و 1250 درجه سانتی گراد برای دوره های طولانی (تا 48 ساعت برای شمش های بزرگ) برای حذف تفکیک - توزیع ناهموار عناصر آلیاژی که در طول انجماد رخ می دهد. این مرحله برای آهنگری فولاد آلیاژی ممتاز که در آن خواص یکنواخت در سراسر مقطع مورد نیاز است غیر قابل مذاکره است.

چه چیزی آهنگری فولاد آلیاژی را از ریخته گری یا استوک میله ای متفاوت می کند

هنگامی که فولاد آلیاژی به شکل شمش یا شمش تولید می‌شود، مواد تحت آهنگری قرار می‌گیرند - یک فرآیند ترمومکانیکی که اساساً ساختار داخلی فولاد را تغییر می‌دهد و خواص مکانیکی آن را بسیار فراتر از آنچه ریخته‌گری یا ماشین‌کاری از استوک میله‌ها می‌تواند به دست آورد، افزایش می‌دهد.

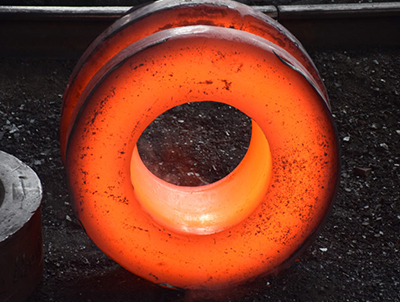

در طول فرآیند آهنگری، فولاد آلیاژی تا محدوده دمایی آهنگری حرارت می‌یابد - معمولاً بین 1050 درجه سانتی گراد و 1250 درجه سانتی گراد - و سپس از طریق نیروی فشاری با استفاده از پرس های هیدرولیک، چکش یا تجهیزات نورد حلقه شکل داده می شود. این فرآیند تغییر شکل چندین نتیجه حیاتی را به دنبال دارد:

حفره های تخلخل داخلی و انقباض ناشی از ریخته گری بسته و یکپارچه می شوند و یک ماده کاملاً متراکم و سالم ایجاد می کنند.
ساختار دانه پالایش شده و در امتداد شکل قطعه تراز می شود و یک ساختار فیبری جهت دار ایجاد می کند که استحکام را در جهت تنش اولیه بهبود می بخشد.
درگیری ها و باندهای جداسازی شکسته شده و مجدداً توزیع می شوند و تأثیر منفی آنها بر زندگی خستگی کاهش می یابد.
کار ترمومکانیکی چگالی نابجایی کنترل شده را در شبکه کریستالی معرفی می کند که به استحکام تسلیم بالاتر کمک می کند.

نتیجه این است که آهنگری فولاد آلیاژی typically exhibit 20% to 40% higher fatigue strength در مقایسه با ریخته گری فولاد آلیاژی معادل با ترکیب مشابه. به همین دلیل است که اجزای حیاتی ایمنی - دیسک‌های توربین، ارابه فرود، فلنج‌های فشار، یقه مته - تقریباً همیشه به‌جای ریخته‌گری به عنوان آهنگری مشخص می‌شوند.

نمرات فولاد آلیاژی رایج مورد استفاده در آهنگری و آنچه در آنها وجود دارد

صنعت فولاد جهانی صدها گرید فولاد آلیاژی را استاندارد کرده است که هر کدام دارای محدوده ترکیبی تعریف شده ای هستند که برای ویژگی های عملکردی خاص بهینه شده اند. گریدهای زیر از جمله پرکاربردترین در آهنگری فولاد آلیاژی هستند:

4140

AISI 4140 - فولاد کروم-مولیبدن

ترکیب: 0.38-0.43٪ C، 0.80-1.10٪ کروم، 0.15-0.25٪ مو، 0.75-1.00٪ منگنز . یکی از پرکاربردترین فولادهای آلیاژی در سطح جهان. سختی پذیری عالی، مقاومت در برابر خستگی و چقرمگی را ارائه می دهد. معمولاً در شفت ها، چرخ دنده ها، محورها، میله های اتصال و اتصالات ابزار برای بخش نفت و گاز ساخته می شود. استحکام کششی پس از عملیات حرارتی می رسد 950–1100 مگاپاسکال بسته به ضخامت بخش و دمای حرارت.

4340

AISI 4340 — فولاد نیکل-کروم-مولیبدن

ترکیب: 0.38-0.43٪ C، 0.70-0.90٪ کروم، 0.20-0.30٪ مو، 1.65-2.00٪ Ni . 4340 که به عنوان یک فولاد آلیاژی با کیفیت هواپیما شناخته می شود، استحکام و چقرمگی فوق العاده ای را حتی در مقاطع بزرگ ارائه می دهد. آهنگری های فولادی آلیاژی ساخته شده از 4340 در زیر شاسی هواپیما، میل لنگ و اجزای ساختاری درجه زره استفاده می شود. استحکام کششی می تواند بیشتر شود 1400 مگاپاسکال هنگامی که به طور مناسب عملیات حرارتی شود.

F22

ASTM A182 F22 — آلیاژ کروم-مولیبدن (2.25Cr-1Mo)

یک آلیاژ خدماتی با دمای بالا حاوی 2.00-2.50٪ کروم و 0.87-1.13٪ مو . بطور گسترده برای فورجینگ مخازن تحت فشار و لوله کشی در محیط های پتروشیمی و پالایشگاهی مشخص شده است. این درجه استحکام را حفظ می کند و در برابر حمله هیدروژنی در دماهای تا بالا مقاومت می کند 550 درجه سانتی گراد ، آن را در فلنج های تجهیزات هیدروفرآوری، بدنه شیرها و نازل های راکتور ضروری می کند.

P91

درجه P91 - فولاد 9Cr-1Mo اصلاح شده

ترکیب: 8.00-9.50٪ کروم، 0.85-1.05٪ مو، 0.18-0.25٪ V، 0.06-0.10٪ Nb . به طور خاص برای سرویس بخار با فشار بالا و دمای بالا در تولید برق طراحی شده است. آهنگری فولاد آلیاژی از P91 در لوله کشی بخار اصلی، هدرها و بدنه شیرها استفاده می شود که در دماهای بالاتر از 620 درجه سانتی گراد . افزودن وانادیم و نیوبیم رسوبات کاربید ریز ایجاد می کند که در طول دهه ها در برابر تغییر شکل خزش مقاومت می کند.

عملیات حرارتی آهنگری فولاد آلیاژی: باز کردن ویژگی های واقعی

ترکیب فولاد آلیاژی پتانسیل آن را مشخص می‌کند، اما عملیات حرارتی چیزی است که این پتانسیل را برای یک کاربرد خاص باز می‌کند. آهنگری های فولاد آلیاژی تقریباً همیشه حداقل یک عملیات عملیات حرارتی را پس از آهنگری انجام می دهند و بسیاری از آنها تحت چندین عملیات متوالی قرار می گیرند.

عادی سازی

آهنگری تا دمای تقریباً گرم می شود 50 درجه سانتی گراد تا 70 درجه سانتی گراد بالاتر از دمای بحرانی بالایی (Ac3) و سپس با هوا خنک می شود. نرمال سازی ساختار دانه ای را که در حین آهنگری مختل می شود را اصلاح می کند و تنش های پسماند را کاهش می دهد. برای فولادهای آلیاژی، دمای نرمال‌سازی معمولاً بین آنها قرار می‌گیرد 860 درجه سانتیگراد و 950 درجه سانتیگراد . این درمان اغلب اولین مرحله قبل از خاموش کردن و معتدل کردن است.

کوئنچ و تمپرینگ (Q&T)

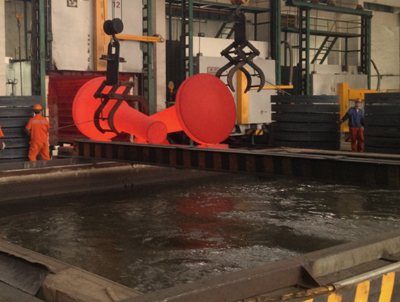

کوئنچ شامل حرارت دادن آهنگری تا دمای آستنیته (معمولاً 830 تا 900 درجه سانتی گراد برای اکثر فولادهای آلیاژی Cr-Mo) و سرد کردن سریع آن در آب، روغن یا محیط های خاموش کننده پلیمری. این یک ریزساختار مارتنزیتی با سختی بسیار بالا - اغلب بالاتر - ایجاد می کند 50 HRC - اما همچنین شکنندگی بالا. سپس حرارت دادن، آهنگری مارتنزیتی را تا دمای پایین‌تری گرم می‌کند، معمولاً بین 540 درجه سانتیگراد و 700 درجه سانتیگراد ، برای کاهش شکنندگی در حالی که اکثر بهبود استحکام را حفظ می کند. خواص مکانیکی نهایی از طریق انتخاب دمای معتدل بسیار قابل کنترل است.

آنیلینگ

زمانی استفاده می شود که آهنگری به حداکثر نرمی برای ماشین کاری نیاز دارد یا زمانی که تنش های داخلی باید به طور کامل حذف شوند. بازپخت کامل شامل خنک‌سازی آهسته کوره از بالای Ac3 است که یک ریزساختار عمدتاً فریتی-پرلیتی ایجاد می‌کند. برای برخی از آهنگری های پیچیده فولاد آلیاژی با نیازهای ماشینکاری پیچیده، بازپخت به طور قابل توجهی سایش ابزار و زمان چرخه ماشینکاری را کاهش می دهد - گاهی اوقات زمان ماشینکاری را کاهش می دهد. 30% تا 50% در مقایسه با آهنگری در شرایط خاموش.

عملیات حرارتی پس از جوش (PWHT)

بسیاری از آهنگرهای فولادی آلیاژی در مجموعه های جوش داده شده گنجانده می شوند. پس از جوشکاری، ناحیه متاثر از حرارت (HAZ) حاوی ریزساختار سخت، شکننده و تنش‌های کششی پسماند است که می‌تواند منجر به تاخیر در ترک خوردگی یا خرابی سرویس شود. PWHT در دماهای معمولاً بین 600 درجه سانتیگراد و 760 درجه سانتیگراد برای فولادهای آلیاژی Cr-Mo، HAZ را تعدیل می کند، محتوای هیدروژن را کاهش می دهد و تنش های پسماند را تا سطوح قابل قبول کاهش می دهد. برای فورجینگ مخازن تحت فشار، PWHT در اکثر کدهای طراحی یک الزام اجباری است.

صنایعی که به آهنگری فولاد آلیاژی و چرایی اهمیت ترکیب بستگی دارند

انتخاب ترکیب فولاد آلیاژی برای آهنگری همیشه مبتنی بر کاربرد است. صنایع مختلف خواسته های بسیار متفاوتی را برای اجزای آهنگری خود قائل می شوند و استراتژی آلیاژسازی باید دقیقاً با محیط خدمات مطابقت داشته باشد.

صنعت نفت و گاز

قلاده های مته، شیرها، تجهیزات سر چاه و فلنج های خط لوله در محیط هایی با فشار شدید، خوردگی استرس ناشی از H2S و سیالات خورنده عمل می کنند. آهنگری فولاد آلیاژی در این بخش معمولاً از گریدهای AISI 4130، 4140 و F22 استفاده می شود که همگی مقاومت در برابر خوردگی کافی را با استحکام تسلیم بالا مورد نیاز برای تحمل فشارهای بالاتر ترکیب می کنند. 100 مگاپاسکال در کاربردهای چاه عمیق

هوافضا و دفاع

اجزای ارابه فرود، میله های محرک و اتصالات اتصال ساختاری به بالاترین نسبت مقاومت به وزن قابل دستیابی در فولاد نیاز دارند. AISI 4340 و انواع آن با قوس خلاء ذوب مجدد (VAR) استحکام کششی تا 1800 مگاپاسکال در سطوح چقرمگی شکست سازگار با طراحی مقاوم در برابر آسیب. هر گرم وزنی که در هواپیما صرفه جویی می شود دارای ارزش عملیاتی طولانی مدت است، به همین دلیل است که ترکیب آلیاژ در آهنگری های فولادی آلیاژی هوافضا با تلورانس های بسیار سخت تر از درجه های تجاری استاندارد کنترل می شود.

تولید برق

روتورهای توربین بخار، شفت ژنراتور و نازل مخازن تحت فشار در نیروگاه های هسته ای و حرارتی به طور مداوم در دما و فشار بالا برای چندین دهه کار می کنند. آهنگری های فولادی آلیاژی در این بخش از گریدهای مقاوم در برابر خزش مانند P91، P92 و 12Cr-1Mo استفاده می کنند، که در آن افزودنی های وانادیوم، نیوبیم و تنگستن باعث ایجاد پایداری ریزساختاری می شود که از تغییر ابعاد و افت قدرت جلوگیری می کند. 100000 ساعت سرویس در دمای بالای 550 درجه سانتیگراد

خودرو و ماشین آلات سنگین

میل لنگ، میل بادامک، میله های اتصال، محور محور و اجزای جعبه دنده بزرگترین بخش حجمی بازار جهانی آهنگری فولاد آلیاژی را نشان می دهد. گریدهایی مانند 5140 (فولاد کروم) و 8620 (فولاد کربورکننده Ni-Cr-Mo) در اینجا غالب هستند که ترکیبی از سختی سطح ناشی از سخت شدن کیس و خواص هسته سخت از ترکیب آلیاژ را ارائه می دهند. تولید سالانه آهنگری فولاد آلیاژی خودرو بیش از 10 میلیون تن متریک در سطح جهان ، خودرو را به بزرگترین بخش مصرف نهایی تبدیل می کند.

تست و تایید کیفیت آهنگری فولاد آلیاژی

از آنجایی که ترکیب فولاد آلیاژی به طور مستقیم خواص آهنگری نهایی را تعیین می کند، آزمایش دقیق در مراحل مختلف تولید یک روش استاندارد است. آزمایش‌های زیر به طور معمول بر روی آهنگری‌های فولاد آلیاژی انجام می‌شود تا تأیید شود که این ماده با الزامات مشخصات مطابقت دارد:

تجزیه و تحلیل شیمیایی

طیف سنجی انتشار نوری (OES) یا فلورسانس اشعه ایکس (XRF) برای بررسی ترکیب شیمیایی هر گرمای فولاد آلیاژی قبل از آهنگری استفاده می شود. نتایج باید در محدوده ترکیب مشخص شده برای هر عنصر قرار گیرند. برای کاربردهای حیاتی، تجزیه و تحلیل ملاقه با تجزیه و تحلیل محصول که از آهنگری نهایی گرفته شده است تکمیل می شود.

تست مکانیکی

آزمایش کشش (بر اساس ASTM E8 یا ISO 6892) استحکام تسلیم، استحکام کششی نهایی، ازدیاد طول و کاهش سطح را اندازه‌گیری می‌کند. تست ضربه چارپی (بر اساس ASTM E23) چقرمگی را در دماهای مشخص ارزیابی می کند. تست سختی (برینل، راکول یا ویکرز) پاسخ عملیات حرارتی را در سراسر مقطع آهنگری تأیید می کند.

تست اولتراسونیک (UT)

UT خودکار یا دستی برای تشخیص ناپیوستگی‌های داخلی مانند تخلخل، ترک‌ها یا آخال‌های درون بدنه آهنگری استفاده می‌شود. معیارهای پذیرش توسط استانداردهایی مانند ASTM A388 یا EN 10228-3 تعریف می شوند. برای آهنگری های فولادی آلیاژی بزرگ که در مخازن تحت فشار یا توربین ها استفاده می شود، UT در 100٪ از حجم آهنگری .

تست ذرات مغناطیسی (MT)

MT ناپیوستگی های سطحی و نزدیک به سطح را در فولادهای آلیاژی فریتی تشخیص می دهد. آهنگری مغناطیسی شده است و ذرات فرومغناطیسی ریز نشانه های ترک را در سطح نشان می دهند. این آزمایش مخصوصاً برای آهنگری‌های فولاد آلیاژی که ماشین‌کاری شده‌اند مهم است، زیرا ماشین‌کاری می‌تواند ترک‌های زیرسطحی را نشان دهد یا درزهایی را آشکار کند که در شرایط سخت آهنگری قابل مشاهده نبودند.

فولاد آلیاژی در مقابل فولاد کربنی ساده در کاربردهای آهنگری

یک سوال عملی در هر فرآیند طراحی آهنگری این است که آیا هزینه اضافی عناصر آلیاژی در مقایسه با فولاد کربنی ساده قابل توجیه است یا خیر. مقایسه زیر یک دیدگاه مبتنی بر داده را ارائه می دهد:

مقایسه ویژگی های کلیدی بین فولاد کربن ساده و نمرات آهنگری فولاد آلیاژی رایج
اموال	فولاد کربن ساده (1045)	فولاد آلیاژی (4140)	فولاد آلیاژی (4340)
مقاومت کششی (Q&T)	570-700 مگاپاسکال	950–1100 مگاپاسکال	1200-1450 مگاپاسکال
سختی پذیری	کم (سخت شدن کم عمق)	متوسط-بالا	بسیار بالا
چقرمگی در دمای پایین	بیچاره	خوب	عالی
مقاومت در برابر خوردگی	بیچاره	موderate	موderate
استحکام در دمای بالا	بیچاره above 300°C	خوب to 450°C	خوب to 450°C
هزینه نسبی مواد	پایین ترین	1.5-2 برابر کربن ساده	کربن ساده 2.5 تا 4 برابر

در کاربردهایی که آهنگری کوچک، بارگذاری کمی دارد یا به راحتی قابل تعویض است، فولاد کربنی ساده ممکن است یک انتخاب عملی باشد. با این حال، برای هر قطعه‌ای که خرابی آن فاجعه‌بار است یا کاهش اندازه بخش (وزن) از نظر تجاری مهم است، آهنگری فولاد آلیاژی deliver a cost-performance advantage که به سرعت قیمت مواد بالاتر را از طریق کاهش وزن قطعه، عمر طولانی تر و فرکانس تعمیر و نگهداری پایین جبران می کند.

چگونه درجه فولاد آلیاژی مناسب را برای نیاز آهنگری خود انتخاب کنید

انتخاب ترکیب فولاد آلیاژی مناسب برای یک پروژه آهنگری یک تصمیم مهندسی ساخت یافته است. عوامل زیر باید به طور سیستماتیک ارزیابی شوند:

محدوده دمای سرویس: برای دمای محیط و متوسط تا 400 درجه سانتیگراد، درجه های استاندارد Cr-Mo مانند 4140 یا F11 کافی است. برای دماهای بالاتر از 500 درجه سانتیگراد، گریدهای 9Cr اصلاح شده (P91، P92) یا آهنگری های زنگ نزن آستنیتی باید در نظر گرفته شوند.
سطح قدرت مورد نیاز: حداقل استحکام تسلیم و استحکام کششی مورد نیاز طرح را تعیین کنید. برای استحکام تسلیم بالاتر از 900 مگاپاسکال، گریدهای حاوی نیکل (4340، 300M) یا فولادهای آلیاژی فوق العاده با استحکام باید انتخاب شوند.
ضخامت مقطع و سختی پذیری: آهنگری های بخش بزرگتر برای دستیابی به سخت شدن از طریق سختی بالاتری نیاز دارند. فولادهای آلیاژی ساده مانند 4140 را می توان به طور کامل در مقاطع تا حدودی سخت کرد قطر 75 میلی متر ; برای مقاطع بزرگتر، گریدهای نیکل بالاتر یا انواع ذوب شده با خلاء مورد نیاز است.
محیط خورنده: اگر آهنگری در معرض H2S، کلریدها یا محیط‌های اسیدی قرار گیرد، فولادهای آلیاژی مقاوم در برابر خوردگی با درجه‌های کروم یا ضد زنگ بالاتر باید در نظر گرفته شوند، حتی اگر الزامات مکانیکی پایه را بتوان با یک آلیاژ ساده‌تر برآورده کرد.
الزامات جوش پذیری: محتوای کربن و آلیاژ بالاتر به طور کلی جوش پذیری را کاهش می دهد. اگر آهنگری فولاد آلیاژی در سرویس جوش داده شود، مقدار معادل کربن (CE) زیر است. 0.45 معمولاً برای جلوگیری از ترک خوردگی ناشی از هیدروژن در HAZ بدون پیش گرمایش اجباری هدف قرار می گیرد.
چقرمگی ضربه در دماهای پایین: برای کاربردهای فراساحلی، قطبی یا برودتی، انرژی ضربه چارپی در حداقل دمای طراحی باید مشخص شود. افزودن نیکل موثرترین راه برای حفظ چقرمگی در دماهای زیر صفر در آهنگری فولاد آلیاژی است.

روندهای نوظهور در ترکیب فولاد آلیاژی و فناوری آهنگری

زمینه توسعه فولاد آلیاژی ثابت نیست. تلاش‌های تحقیقاتی و توسعه صنعتی همچنان ادامه دارد تا مرزهای آنچه که ترکیبات فولاد آلیاژی می‌توانند به آن دست یابند، با پیامدهای قابل توجهی برای آهنگری‌های فولاد آلیاژی نسل بعدی ادامه می‌یابد.

فولادهای پیشرفته کم آلیاژی با استحکام بالا (AHSLA).

این گریدها به استحکام کششی بالاتر دست می یابند 1000 مگاپاسکال با محتوای کل آلیاژ زیر 3٪، عمدتاً از طریق افزودن ریزآلیاژی نیوبیم (0.02-0.06٪)، تیتانیوم (0.01-0.04٪)، و وانادیم (0.05-0.15٪). این مکانیسم متکی بر سخت شدن رسوب از ذرات ریز کاربید و نیترید است که در هنگام خنک سازی کنترل شده پس از آهنگری تشکیل می شوند. نتیجه، درجه ای است که استحکام فولاد پر آلیاژ سنتی را با بهبود قابل توجه جوش پذیری و هزینه کمتر مواد خام ترکیب می کند.

پردازش کنترل شده حرارتی (TMCP) برای آهنگری

TMCP تغییر شکل آهنگری را با خنک‌سازی کنترل‌شده در یک توالی هماهنگ ادغام می‌کند و جایگزین چرخه‌های معمولی گرم کردن و خاموش کردن می‌شود. برای فولادهای آلیاژی، TMCP می تواند به اندازه دانه های زیر دست یابد 10 میکرومتر - بسیار ریزتر از مواد آهنگری معمولی و عملیات حرارتی شده. اندازه دانه ریزتر به طور همزمان استحکام، چقرمگی و مقاومت در برابر خستگی را بدون افزایش محتوای آلیاژ بهبود می‌بخشد و مصرف انرژی عملیات حرارتی را تا حداکثر کاهش می‌دهد. 25% در برخی از عملیات آهنگری

ساخت افزودنی به عنوان مکمل آهنگری

در حالی که ساخت افزودنی (AM) نمی تواند ساختار الیاف و چگالی آهنگری فولاد آلیاژی را تکرار کند، به طور فزاینده ای برای پریفرم های نزدیک به شبکه که متعاقباً آهنگری می شوند استفاده می شود. این رویکرد ترکیبی ضایعات مواد را کاهش می دهد نسبت خرید به پرواز 60 تا 70 درصد معمولی در آهنگری معمولی تا زیر 30٪ برای اشکال پیچیده، در حالی که حفظ مزایای یکپارچگی ساختاری فرآیند آهنگری. پودرهای فولاد آلیاژی برای AM یک بخش تخصصی رو به رشد هستند، با ترکیبات نزدیک به گریدهای آلیاژی ساخته شده منعکس شده است.

طراحی آلیاژ محاسباتی

ابزارهای ترمودینامیک محاسباتی مبتنی بر CALPHAD اکنون به متالورژیست ها اجازه می دهد تا با پیش بینی نمودارهای فاز، دمای تبدیل و تکامل ریزساختاری قبل از ذوب یک کیلوگرم فولاد، ترکیبات فولاد آلیاژی جدیدی طراحی کنند. این رویکرد به طور چشمگیری چرخه توسعه برای گریدهای آهنگری فولاد آلیاژی جدید را تسریع می کند - کاهش زمان از مفهوم تا درجه تولید واجد شرایط از سنتی. 10-15 سال در برخی از برنامه ها به 3-5 سال می رسد.

زبان

+86-13915203580

ارسال بازخورد
