نقطه ذوب فولاد چیست؟
1370 درجه سانتیگراد - 1540 درجه سانتیگراد / 2500 درجه فارنهایت - 2800 درجه فارنهایت
فولاد در یک دمای ثابت ذوب نمی شود. از آنجایی که فولاد آلیاژی از آهن و کربن است که اغلب با عناصری مانند کروم، نیکل، منگنز یا مولیبدن ترکیب میشود، نقطه ذوب آن به جای یک عدد دقیق، در یک محدوده قرار میگیرد. بیشتر گریدهای فولادی تجاری در جایی بین شروع به تبدیل شدن به مایع می کنند 1370 درجه سانتی گراد و 1540 درجه سانتی گراد (2500 درجه فارنهایت تا 2800 درجه فارنهایت) ، با تغییر مقدار دقیق بسته به ترکیب شیمیایی دقیق گرید مورد نظر.
این محدوده برای متالورژیست ها بسیار فراتر از کنجکاوی است. ریختهگریها از آن برای تنظیم اهداف کورهها استفاده میکنند، سازندگان از آن برای درک اینکه فرآیندهای جوشکاری یا برش آنها تا چه حد به مایع شدن کامل نزدیک میشود، و مهندسان از آن برای قضاوت در مورد نحوه رفتار یک سازه در صورت قرار گرفتن در معرض گرمای شدید استفاده میکنند. یک نوسان صد درجه در نقطه ذوب می تواند مصرف انرژی کوره، انتخاب پوشش نسوز و حتی درجه فولاد انتخاب شده برای یک کاربرد خاص را تغییر دهد.
دو اصطلاح مرتبط ارزش جدا کردن زود هنگام را دارند. را جامدادی دما جایی است که ذوب شروع می شود و مایع دما جایی است که فلز کاملاً مایع است. در بین این دو نقطه، فولاد در حالت مخلوط و تا حدی مذاب وجود دارد که اپراتورهای ریخته گری گاهی اوقات آن را منطقه mushy می نامند. تصمیمات ریختهگری و ریختن با در نظر گرفتن این منطقه گرفته میشود، زیرا ریختن زود هنگام، جریان ناقص را به دنبال دارد، در حالی که گرمای بیش از حد انرژی را هدر میدهد و میتواند باعث رشد دانه شود که محصول نهایی را ضعیف میکند.
یک مثال عملی را در نظر بگیرید. یک کارگاه ساخت سازه برش صفحه فولادی با یک مشعل سوخت اکسیژن با دمای شعله بسیار بالاتر از نقطه ذوب کار می کند، به همین دلیل است که لبه برش برای مدت کوتاهی مایع می شود و توسط جریان اکسیژن دور می شود. در مقابل، ریخته گری که یک بلوک موتور را می ریزد، فلز را فقط یک حاشیه متوسط بالاتر از دمای مایع گرم می کند، زیرا گرمای بیش از حد سوخت را هدر می دهد و می تواند ریخته گری تمام شده را تخریب کند. همان ویژگی فیزیکی، نقطه ذوب، بسته به فرآیند، دو تصمیم عملیاتی کاملاً متفاوت را هدایت می کند.
چرا نقطه ذوب فولاد بسیار متفاوت است؟
آهن خالص در دمای نسبتاً قابل پیش بینی 1538 درجه سانتیگراد (2800 درجه فارنهایت) ذوب می شود. لحظه ای که کربن و سایر عناصر آلیاژی معرفی می شوند، این عدد شروع به تغییر می کند. هر عنصر شبکه کریستالی فلز را کمی متفاوت تغییر می دهد و اثر تجمعی آن چیزی است که محدوده ذوب گسترده ای را ایجاد می کند که در خانواده فولاد دیده می شود.
کربن
حتی افزایش اندک در محتوای کربن نقطه ذوب را به میزان قابل توجهی کاهش می دهد. افزایش کربن از تقریباً 0.05 درصد به 2.0 درصد می تواند نقطه ذوب را تا 100 درجه سانتیگراد پایین بیاورد، به همین دلیل است که فولادهای ابزار پر کربن معمولاً در دماهای پایین تری نسبت به فولادهای نرم بسیار کم کربن ذوب می شوند.
کروم
کروم is the defining element of stainless steel and tends to raise resistance to corrosion while having a moderate effect on melting behavior, keeping stainless grades within a fairly narrow band compared with other alloy families.
نیckel
نیckel improves toughness and helps stabilize the internal structure of stainless steels at high temperature, which is part of why nickel-bearing grades are common in equipment that must withstand repeated thermal cycling.
منگنز
منگنز is added to almost every commercial steel grade in small amounts. It assists with deoxidizing molten steel during production and has a mild depressing effect on the overall melting range.
موlybdenum
موlybdenum raises high-temperature strength and is common in alloy and tool steels that need to hold their hardness while working near the upper end of the forging window, without meaningfully raising the melting range.
سیlicon
سیlicon is used as a deoxidizer during steelmaking and contributes to strength in certain spring and electrical steels, with only a minor influence on where the metal begins to soften and liquefy.
ناخالصی های ردیابی نیز اهمیت دارند. گوگرد و فسفر باقیمانده از مواد خام در صورت عدم تصفیه مناسب، می توانند رفتار ذوب موثر در مرزهای دانه را کاهش دهند و به پدیده ای به نام کوتاهی گرم کمک کنند، که در آن فلز در دماهای کاری بالا شکننده و مستعد ترک خوردن می شود، حتی قبل از اینکه به نقطه ذوب عمده خود نزدیک شود. این یکی از دلایلی است که فولادسازی مدرن تاکید زیادی بر کنترل دقیق سطوح عناصر باقیمانده به جای ردیابی اضافات آلیاژی اولیه دارد.
نکته عملی برای هر کسی که موادی را انتخاب می کند این است که عبارت "نقطه ذوب فولاد" واقعا مختصر خانواده ای با ارزش های نزدیک است. دو سیم پیچ در کنار هم روی کف انبار، یکی فولاد نرم و دیگری فولاد ابزار پرکربن، می توانند نقطه ذوبی داشته باشند که بیش از 100 درجه سانتیگراد متفاوت است، حتی اگر هر دو به درستی به عنوان فولاد توصیف شوند.
نقاط ذوب بر اساس نوع فولاد
جدول زیر خانوادههای فولادی رایج و محدودههای ذوب معمولاً مرتبط با هر یک را دستهبندی میکند. این ارقام منعکس کننده ارجاعات کلی صنعت به جای برگه مشخصات یک آسیاب هستند، بنابراین همیشه مقادیر دقیق را در برابر داده های تایید شده برای گرما یا درجه خاص قبل از تبدیل شدن به بخشی از یک محاسبه حیاتی تایید کنید.
| نوع فولادی | نقطه ذوب (درجه سانتیگراد) | نقطه ذوب (°F) |
|---|---|---|
| فولاد کم کربن (خفیف). | 1410 - 1530 | 2570 - 2785 |
| فولاد متوسط و کربن بالا | 1410 - 1530 | 2570 - 2785 |
| فولاد ضد زنگ | 1375 – 1530 | 2500 - 2785 |
| فولاد کم آلیاژ | ≈ 1432 | ≈ 2610 |
| فولاد با آلیاژ بالا | ≈ 1415 | ≈ 2600 |
| فولاد ابزار | 1400 - 1425 | 2550 – 2600 |
| فولاد سازه | ≈ 1425 | ≈ 2600 |
توجه کنید که چگونه فولاد ابزار و فولاد سازه کمی پایین تر قرار دارند نسبت به نوار فولاد کربن گسترده تر. فولادهای ابزار حاوی کربن بالاتر و عناصر آلیاژی اضافی هستند که نقطه ذوب را به سمت پایین می کشند، و گریدهای ساختاری برای جوش پذیری و چقرمگی به جای تحمل بالاترین دمای کوره فرموله می شوند.
همچنین شایان ذکر است که در هر دسته بندی واحد، محدوده به طور مساوی توزیع نشده است. فولاد ملایم 1020 و فولاد پرکربن 1095 هر دو از نظر فنی فولاد کربنی هستند، اما گرید کربن بالاتر به طور مداوم به سمت انتهای پایین نوار قرار می گیرد در حالی که درجه نازک تر به سمت انتهای بالایی قرار می گیرد. هرکسی که تنظیمات کوره را برای یک دسته مخلوط قراضه یا موجودی مشخص می کند، باید این گسترش را به جای فرض اینکه دمای یک نقطه میانی به طور یکسان برای هر قطعه مناسب است، در نظر بگیرد.
نقطه ذوب فولاد در واقع چگونه اندازه گیری می شود؟
ارقام نقطه ذوب از حدس و گمان به دست نمی آیند. متالورژیها و آزمایشگاههای مواد بر تعداد انگشت شماری از تکنیکهای شناخته شده برای تعیین دمای جامدوس و مایع برای یک ترکیب فولادی خاص تکیه میکنند.
تجزیه و تحلیل حرارتی تفاضلی
یک نمونه کوچک در کنار یک ماده مرجع بی اثر گرم می شود و اختلاف دما بین این دو ردیابی می شود. نقطه ای که نمونه فولاد گرمای اضافی را برای تغییر فاز جذب می کند، نقاط جامد و مایع را دقیقاً نشان می دهد.
پیرومتری نوری
در کوره های تولیدی، پیرومترهای نوری غیر تماسی، انرژی تابشی صادر شده توسط فولاد مذاب یا نزدیک به مذاب را برای تخمین دمای سطح بدون تماس مستقیم کاوشگر با فلز می خوانند، که با توجه به سرعت مصرف یک ترموکوپل توسط فولاد مایع ضروری است.
ترموکوپل های غوطه وری
کاوشگرهای ترموکوپل یکبار مصرف و قربانی مستقیماً در فولاد مذاب برای خواندن مختصر فرو می روند. هر کاوشگر یک بار استفاده می شود و دور انداخته می شود، زیرا نوک آن در اثر گرما از بین می رود، اما خواندن برای آن اندازه گیری واحد بسیار دقیق است.
مرجع نمودار فاز
مهندسان به جای اندازهگیری هر بار یک نمونه فیزیکی، اغلب به نمودار فاز آهن-کربن و نمودارهای فاز خاص آلیاژ مراجعه میکنند، که چگونگی تغییر دمای جامد و مایع با تغییر ترکیب را نشان میدهد و امکان پیشبینی رفتار ذوب را از روی یک شیمی شناختهشده فراهم میکند.
کوره های تولید معمولاً چندین مورد از این روش ها را ترکیب می کنند. یک پیرومتر نوری پیوسته ممکن است روندهای کلی را در طول گرما کنترل کند، در حالی که فرورفتگی های ترموکوپل غوطه وری دوره ای دمای واقعی حمام را در نقاط تصمیم گیری کلیدی مانند درست قبل از ضربه زدن به کوره تأیید می کند.
از کوره تا شمش: چگونه فولاد در واقع ذوب می شود
درک اینکه نقطه ذوب در سرتاسر تولید در کجا نقش میبندد، به توضیح اینکه چرا این عدد بهعنوان یک پارامتر عملیاتی حیاتی بهجای یک واقعیت پسزمینه در نظر گرفته میشود، کمک میکند.
کوره قوس الکتریکی (EAF)
ضایعات فولادی در ظرفی با پوشش نسوز بارگذاری شده و با استفاده از قوس الکتریکی که بین الکترودهای گرافیتی بزرگ و بار وارد شده ذوب می شود. دمای حمام به راحتی به بالای نقطه مایع، اغلب در محدوده 1600 درجه سانتیگراد تا 1700 درجه سانتیگراد فشار داده می شود تا از ذوب کامل اطمینان حاصل شود و قبل از ضربه زدن، زمان لازم برای واکنش های پالایش داده شود.
کوره اکسیژن پایه (BOF)
موlten iron from a blast furnace is combined with scrap and blown with high-purity oxygen, which triggers exothermic reactions that help sustain the high temperatures needed to keep the charge liquid while carbon and impurities are oxidized out.
کوره القایی
معمولاً در ریختهگریهایی که دستههای کوچکتر یا آلیاژهای ویژه تولید میکنند، کورههای القایی از میدانهای الکترومغناطیسی برای گرم کردن مستقیم شارژ استفاده میکنند و کنترل دقیق دما را ارائه میدهند که برای ضربه زدن به یک هدف فوقگرم خاص در بالای نقطه مایع مناسب است.
در هر مورد، دمای حمام مورد نظر با نقطه مایع خاص آلیاژ به عنوان کف، به اضافه یک حاشیه سوپر گرمایی تنظیم می شود که به اپراتور زمان کار برای ریختن، افزودن آلیاژها و کاهش دما در حین انتقال به قالب یا ریخته گری مداوم می دهد. گرمای بسیار کم باعث می شود که فولاد قبل از رسیدن به قالب تا حدی جامد شود. بیش از حد انرژی را هدر می دهد و می تواند سایش نسوز را افزایش دهد.
نقطه ذوب در مقابل دمای شکست ساختاری
~1370-1540 درجه سانتیگراد
دمایی که در آن فولاد به صورت فیزیکی از جامد به مایع تبدیل می شود. رسیدن به این نقطه به یک کوره یا یک منبع حرارتی بسیار شدید و پایدار نیاز دارد.
~500-600 درجه سانتیگراد
محدوده دمایی که در آن فولاد باربر شروع به از دست دادن استحکام کافی می کند که دیگر نمی تواند به طور ایمن بار طراحی شده خود را تحمل کند، مدت ها قبل از اینکه فلز به مذاب نزدیک شود.
این تمایز یکی از اشتباه ترین نکات در مورد رفتار فولاد است. یک تیر فولادی برای شکست نیازی به ذوب ندارد. فولاد سازه ای معمولاً تنها کسری از استحکام تسلیم دمای اتاق خود را پس از عبور از حدود 500 تا 600 درجه سانتیگراد حفظ می کند، به همین دلیل است که مهندسی حفاظت در برابر آتش بر روی نگه داشتن فولاد در زیر این آستانه تمرکز می کند تا زیر نقطه ذوب آن. یک معمار یا مهندس که برای مقاومت در برابر آتش طراحی می کند، با عددی کاملاً متفاوت از اپراتور ریخته گری که فولاد مذاب را در قالب می ریزد، کار می کند.
Load همچنین تصویر را تغییر می دهد. یک عضو با بار سبک می تواند قبل از تغییر شکل در دماهای بالاتر از یک عضو با بار سنگین دوام بیاورد، بنابراین دمای دقیق شکست برای هر عنصر ساختاری معین به وزنی که نسبت به ظرفیت نامی خود حمل می کند بستگی دارد، نه به یک عدد جهانی واحد.
این شکاف بین نقطه ذوب و خرابی عملکردی همچنین توضیح می دهد که چرا فولاد اغلب به عنوان از دست دادن استحکام تدریجی به جای شکست یکباره توصیف می شود. بین 200 درجه سانتیگراد تا 300 درجه سانتیگراد، اکثر فولادهای کربنی تقریباً تمام استحکام خود را در دمای اتاق حفظ می کنند. از آنجا به سمت بالا، منحنی استحکام با سرعتی شتاب به سمت پایین خم میشود، بنابراین تفاوت بین 500 درجه سانتیگراد و 600 درجه سانتیگراد برای یک محاسبه ساختاری بسیار مهمتر از همان شکاف صد درجهای نزدیک به دمای اتاق است.

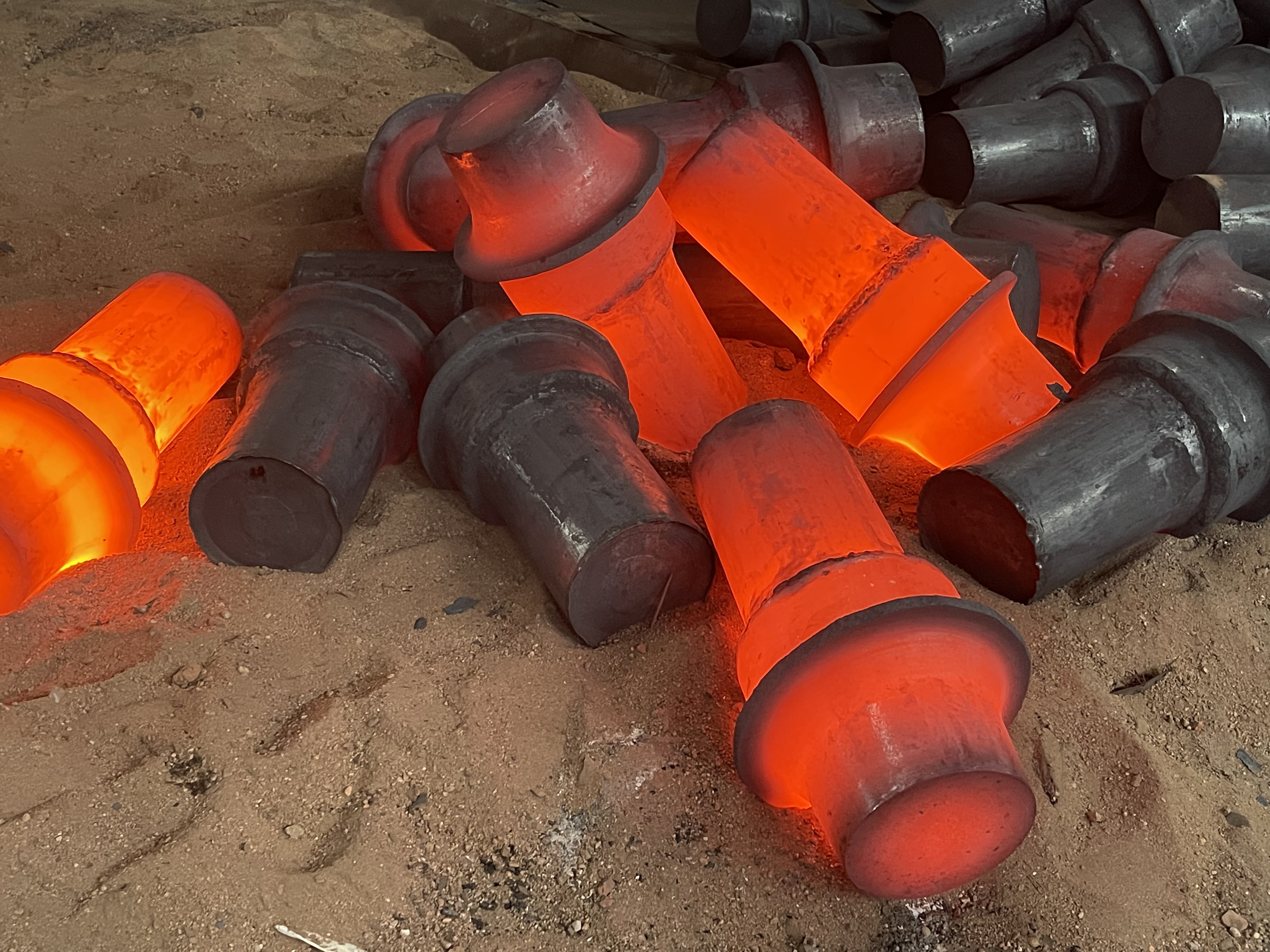

نقطه ذوب فولاد در آهنگری و ساخت
نقطه ذوب عددی نیست که در کف مغازه آهنگری بیشترین اهمیت را دارد. آنچه اهمیت دارد این است پنجره دمای آهنگری نواری که به راحتی زیر محدوده ذوب قرار می گیرد، بنابراین فلز آنقدر داغ است که با چکش یا فشار دادن دوباره شکل می گیرد، اما هرگز به مایع شدن نزدیک نمی شود.
گرم کردن بیلت
ذخایر فولاد در یک کوره به سمت محدوده کار گرم گرم می شود، که معمولاً در حدود 1100 درجه سانتیگراد تا 1250 درجه سانتیگراد (تقریباً 2000 درجه فارنهایت تا 2300 درجه فارنهایت) برای بسیاری از گریدهای کربن و آلیاژ، بسیار کمتر از محدوده ذوب که قبلاً در این مقاله نشان داده شده است، گرم می شود.
خیساندن برای دمای یکنواخت
قطعه کار به اندازه کافی در دمای نگه داشته می شود تا گرما به طور یکنواخت از سطح مقطع آن نفوذ کند و از شرایطی که سطح قابل کار است اما هسته هنوز نسبتاً سرد و در برابر تغییر شکل مقاوم است، جلوگیری می کند.
آهنگری فولاد تحت فشار
چکش، پرس یا تجهیزات نورد، فولاد نرم شده اما هنوز جامد را به شکل دلخواه تغییر می دهد. خوب ماندن در زیر نقطه ذوب ساختار دانه را دست نخورده نگه می دارد و بخشی از این است که چرا قطعات آهنگری برای استحکام در مقایسه با نمونه های ریخته گری ارزشمند هستند.
خنک کننده کنترل شده
پس از شکلدهی، قطعه به روشی کنترلشده خنک میشود، گاهی اوقات با عملیات حرارتی بعدی، برای قفل کردن خواص مکانیکی که فرآیند آهنگری برای دستیابی به آن طراحی شده است.
درک شکاف بین دمای آهنگری و نقطه ذوب چیزهای زیادی در مورد اینکه چرا تجهیزات آهنگری به روشی مهندسی شده اند توضیح می دهد. کنترلهای کوره، پیرومترها و روشهای زمان خیساندن همگی برای حفظ ایمن قطعه کار در داخل پنجره آهنگری وجود دارند. از آن پنجره عبور کنید و به سمت محدوده ذوب حرکت کنید و خطر سوختگی فولاد، ساختار دانه درشت و ترک خوردن در طول شکل دهی به شدت افزایش می یابد. این یکی از دلایلی است که فروشگاههای با تجربه از دادههای نقطه ذوب نه به عنوان یک هدف عملیاتی، بلکه بهعنوان یک سقف سخت برای دور ماندن از آن در طول هر فرآیند کاری گرم استفاده میکنند.
آهنگری گرم در مقابل آهنگری سرد
بیشتر آهنگری فولاد در پنجره دمایی که در بالا توضیح داده شد گرم اتفاق می افتد، زیرا فولاد گرم شده با نیروی بسیار کمتری نسبت به فولاد در دمای اتاق تغییر شکل می دهد و در حین کار دوباره کریستال می شود و از ایجاد تنش داخلی جلوگیری می کند. در مقابل، آهنگری سرد، فولاد را در دمای اتاق یا نزدیک به آن شکل می دهد و به جای گرما، به شکل پذیری فلز متکی است. آهنگری سرد به معنای مستقیم با بحث نقطه ذوب ارتباطی ندارد، اما شایان ذکر است که انتخاب بین آهنگری سرد و گرم تا حدی به این بستگی دارد که چگونه خواص یک گرید فولادی با نزدیک شدن یا دور ماندن از محدودیت های حرارتی آن تغییر می کند.
عیوب رایج مرتبط با گرمای بیش از حد در حین آهنگری
هنگامی که یک اپراتور کوره اجازه می دهد تا انبار خیلی نزدیک به محدوده ذوب خزش کند، تعداد انگشت شماری از عیوب قابل پیش بینی ظاهر می شوند. رشد دانه یک ساختار داخلی درشت ایجاد می کند که چقرمگی را کاهش می دهد. ذوب اولیه در مرزهای دانه، که گاهی اوقات سوزاندن نامیده می شود، می تواند برای همیشه به مواد آسیب برساند، حتی اگر قسمت عمده قطعه هرگز به طور قابل مشاهده مایع نشود. تشکیل رسوب با افزایش دما تسریع میشود، مواد را هدر میدهد و تکمیل پایین دست را پیچیده میکند. تشخیص زودهنگام این علائم بخشی از این است که چرا کنترل و نظارت دمای کوره به عنوان تمرکز اصلی در عملیات آهنگری باقی می ماند.
نقطه ذوب در جوش و برش در مقایسه با آهنگری
جوشکاری و برش حرارتی در نقطه مقابل طیف دما نسبت به آهنگری قرار دارند. در جاهایی که آهنگری عمداً از محدوده ذوب جلوگیری می کند، جوشکاری بستگی به رسیدن به آن، حداقل به صورت محلی، برای ذوب دو قطعه فولاد با هم دارد.
در حین جوشکاری قوس الکتریکی، حوضچه جوش فوری معمولاً با یک حاشیه معنی دار از نقطه ذوب عمده فولاد پایه فراتر می رود، زیرا خود قوس در چندین هزار درجه می سوزد و گرمایش موضعی به اطمینان از همجوشی کامل بین فلز اصلی و ماده پرکننده کمک می کند. این یک رویداد باریک و بسیار موضعی است، برخلاف ذوب کوره که در آن کل شارژ به درجه حرارت می رسد. فلز پایه اطراف تنها در فاصله کوتاهی از حوضچه جوش ممکن است هنوز به دمای اتاق نزدیک باشد، به همین دلیل است که جوشکاری شیب های حرارتی شدیدی را ایجاد می کند و چرا کنترل حرارت ورودی و سرعت خنک کننده برای کیفیت جوش بسیار مهم است.
فرآیندهای برش حرارتی مانند برش با سوخت اکسی و برش پلاسما به طور مشابه عمل میکنند و یک صفحه باریک از فولاد را از نقطه ذوب خود عبور میدهند تا بتوان آن را به عنوان سرباره مذاب خارج کرد، در حالی که صفحه اطراف تا حد زیادی از نظر ساختاری بیتأثیر میماند، جدا از یک منطقه باریک متاثر از گرما.
نحوه مقایسه نقطه ذوب فولاد با سایر فلزات
قرار دادن فولاد در کنار سایر فلزات رایج صنعتی به قرار دادن رفتار ذوب آن در زمینه کمک می کند، به ویژه برای هرکسی که بین مواد برای کاربرد در دمای بالا انتخاب می کند.
| فلز | نقطه ذوب (درجه سانتیگراد) | نقطه ذوب (°F) |
|---|---|---|
| سرب | ≈ 327 | ≈ 621 |
| روی | ≈ 420 | ≈ 788 |
| آلومینیوم | ≈ 660 | ≈ 1221 |
| مس | ≈ 1085 | ≈ 1985 |
| آهن خالص | ≈ 1538 | ≈ 2800 |
| فولاد (محدوده عمومی) | 1370 – 1540 | 2500 - 2800 |
| تیتانیوم | ≈ 1668 | ≈ 3034 |
| تنگستن | ≈ 3422 | ≈ 6192 |
فولاد به راحتی بالاتر از آلومینیوم و مس قرار می گیرد، که توضیح می دهد که چرا آلومینیوم و مس برای ذوب شدن به انرژی بسیار کمتری در کوره نیاز دارند و معمولاً در جایی که دمای پایین تر پردازش یک مزیت است استفاده می شود. تیتانیوم در دمای قابل توجهی بالاتر از اکثر گریدهای فولادی ذوب میشود و تنگستن در دستهبندی مخصوص به خود قرار میگیرد، به همین دلیل است که تنگستن برای رشتهها و اجزایی انتخاب میشود که باید در گرمای شدید و پایدار که میتواند فولاد را کاملاً مایع کند، زنده بماند.
نکته جالب این است که نقطه ذوب فولاد نزدیک به آهن خالص و در اکثر فرمولاسیون های آلیاژی کمی کمتر از آن است. این با اصل متالورژی کلی مطابقت دارد که آلیاژ کردن یک عنصر تقریباً همیشه نقطه ذوب آن را نسبت به فلز پایه خالص کاهش می دهد، الگویی که در اکثر سیستم های آلیاژی رایج، نه فقط فولاد، صادق است.
باورهای غلط رایج در مورد نقطه ذوب فولاد
فولاد یک نقطه ذوب دقیق دارد، همان طور که آب دقیقاً در صفر درجه سانتیگراد یخ می زند.
واقعیتفولاد یک آلیاژ است، بنابراین در محدوده ای ذوب می شود که توسط دمای جامد و مایع آن تعریف شده است، که به جای نشستن در یک عدد ثابت، با ترکیب تغییر می کند.
سازه فولادی تنها زمانی خطرناک می شود که شروع به ذوب شدن کند.
واقعیتفولاد سازه ای سهم زیادی از ظرفیت باربری خود را در حدود 500 درجه سانتیگراد تا 600 درجه سانتیگراد از دست می دهد، صدها درجه زیر محدوده ذوب خود، بنابراین خطر شکست خیلی قبل از اینکه فلز به مایع نزدیک شود افزایش می یابد.
فولاد ضد زنگ همیشه دارای نقطه ذوب بالاتری نسبت به فولاد کربنی ساده است زیرا یک ماده درجه یک است.
واقعیتاین دو محدوده به طور قابل توجهی با هم همپوشانی دارند و بسته به گریدهای دقیق مورد مقایسه، برخی از فولادهای کربنی می توانند نقطه ذوب بالاتری نسبت به برخی از گریدهای ضد زنگ داشته باشند.
آهنگری نیاز به حرارت دادن فولاد نزدیک به نقطه ذوب آن دارد تا به اندازه کافی نرم شود تا شکل بگیرد.
واقعیتآهنگری عمداً زیر محدوده ذوب می ماند، معمولاً 100 درجه سانتیگراد تا 300 درجه سانتیگراد کمتر، زیرا کار بسیار نزدیک به مایع سازی به ساختار دانه آسیب می رساند و خطر ترک خوردن را افزایش می دهد.
سوالات متداول
فولاد در چه دمایی بر حسب سانتیگراد ذوب می شود؟
بیشتر گریدهای فولادی تجاری در دمایی بین 1370 تا 1540 درجه سانتیگراد ذوب می شوند که رقم دقیق آن بستگی به محتوای کربن و وجود سایر عناصر آلیاژی مانند کروم، نیکل یا منگنز دارد.
فولاد در چه دمایی بر حسب فارنهایت ذوب می شود؟
در فارنهایت، همان محدوده تقریباً 2500 درجه فارنهایت تا 2800 درجه فارنهایت ترجمه می شود، که باز هم بسته به درجه خاص و محتوای آلیاژ آن تا حدودی تغییر می کند.
آیا نقطه ذوب فولاد ضد زنگ با فولاد کربنی متفاوت است؟
این دو محدوده به طور قابل توجهی همپوشانی دارند. فولاد ضد زنگ معمولاً بین 1375 درجه سانتیگراد تا 1530 درجه سانتیگراد کاهش می یابد، در حالی که فولاد کربنی معمولاً بین 1410 درجه سانتیگراد تا 1530 درجه سانتیگراد قرار می گیرد، بنابراین تفاوت بین یک ضد زنگ خاص و یک درجه کربن خاص معمولاً کمتر از انتظار مردم است.
چرا فولاد سازه در آتش سوزی خیلی قبل از ذوب شدن شکست می خورد؟
زمانی که فولاد از دمای 500 درجه سانتیگراد به 600 درجه سانتیگراد برسد، ظرفیت باربری به شدت کاهش می یابد، دمایی که بسیار کمتر از محدوده ذوب آن است. فولاد هنوز در آن نقطه جامد است، اما قدرت زیادی برای تحمل بار طراحی شده خود از دست داده است.
تفاوت بین نقطه ذوب و دمای آهنگری چیست؟
نقطه ذوب جایی است که فولاد کاملاً مایع می شود. دمای آهنگری یک پنجره کار پایین تر است، معمولاً در حدود 1100 درجه سانتیگراد تا 1250 درجه سانتیگراد برای بسیاری از گریدها، به طور خاص انتخاب می شود تا به خوبی از محدوده ذوب دور بماند و در عین حال فلز را به اندازه کافی نرم می کند تا دوباره شکل بگیرد.
آیا افزودن کربن باعث افزایش یا کاهش نقطه ذوب فولاد می شود؟
افزودن کربن نقطه ذوب را کاهش می دهد. محتوای کربن بالاتر محدوده ذوب را پایین می آورد، به همین دلیل است که فولادهای ابزار با کربن بالا معمولاً در دماهای کمی پایین تر از فولادهای نرم بسیار کم کربن ذوب می شوند.
چرا نقطه ذوب فولاد به جای یک عدد به صورت محدوده در نظر گرفته می شود؟
فولاد یک آلیاژ است، نه یک عنصر خالص، بنابراین یک نقطه ذوب ثابت مانند آهن خالص ندارد. دمای دقیق جامد و مایع با ترکیب خاص کربن و عناصر آلیاژی در هر درجه تغییر می کند.
حوضچه جوش در مقایسه با نقطه ذوب فولاد چقدر داغ می شود؟
یک حوضچه معمولی جوشکاری قوس الکتریکی بسیار بالاتر از محدوده ذوب حجیم فولاد پایه است، اغلب در حدود 1600 درجه سانتیگراد یا بالاتر در ناحیه قوس مستقیم، زیرا این فرآیند برای اطمینان از همجوشی کامل بین فلز پایه و پرکننده به گرمای کافی نیاز دارد.
آیا نقطه ذوب فولاد با فشار یا ارتفاع تغییر می کند؟
نقطه ذوب با فشار در یک مفهوم دقیق ترمودینامیکی کمی تغییر می کند، اما این اثر در شرایط جوی معمولی به اندازه کافی کوچک است که یک عامل عملی برای کوره های روزمره، آهنگری یا عملیات جوشکاری نیست.
