آلیاژ فولاد چیست: ترکیب، انواع و آهنگری

آلیاژ فولاد چیست - یک پاسخ مستقیم

فولاد اساساً آلیاژی از آهن و کربن است که میزان کربن آن معمولاً از آن متغیر است 0.02٪ تا 2.14٪ وزنی . با این حال، هنگامی که مردم می پرسند "آلیاژ فولاد چیست"، آنها اغلب به طور خاص به فولاد آلیاژی اشاره می کنند - دسته ای از فولاد که با ترکیب یک یا چند عنصر آلیاژی اضافی مانند کروم، نیکل، مولیبدن، وانادیم، منگنز، سیلیکون یا تنگستن فراتر از فولاد کربنی ساده است. این عناصر اضافی عمداً برای تقویت خواص مکانیکی، فیزیکی یا شیمیایی خاصی که کربن به تنهایی نمی تواند به آنها دست یابد، معرفی می شوند.

از نظر عملی، فولاد آلیاژی به دو دسته کلی تقسیم می شود: فولاد کم آلیاژ ، که در آن محتوای کل آلیاژ زیر 8٪ است و فولاد پر آلیاژ ، که در آن محتوای کل آلیاژ بیش از 8٪ است. فولاد ضد زنگ، فولاد ابزار و فولاد پرسرعت همگی در دسته پر آلیاژ قرار می گیرند. ترکیب خاص و غلظت عناصر آلیاژی به طور مستقیم استحکام، سختی، چقرمگی، مقاومت در برابر خوردگی و جوش پذیری فولاد را تعیین می کند.

یکی از مهم ترین کاربردهای صنعتی فولاد آلیاژی در تولید است آهنگری فولاد آلیاژی - اجزایی که از طریق نیروهای فشاری شکل می گیرند که ساختار دانه و خواص مکانیکی برتر را در مقایسه با قطعات ریخته گری یا میله های ماشینکاری شده ارائه می دهند. بنابراین درک ترکیب فولاد آلیاژی از درک چگونگی مهندسی و کاربرد این آهنگرها در صنایع جدا نیست.

عناصر آلیاژی هسته در فولاد و نقش آنها

هر عنصر آلیاژی که به فولاد اضافه می شود یک هدف متالورژیکی متمایز را انجام می دهد. تفکیک زیر متداول‌ترین عناصر مورد استفاده و ویژگی‌های خاص آنها را پوشش می‌دهد:

کروم (کروم)

کروم به مقادیر مختلف اضافه می شود 0.5٪ تا 30٪ بسته به کاربرد در غلظت های بالاتر از 10.5 درصد، یک لایه اکسید غیرفعال بر روی سطح فولاد تشکیل می دهد که باعث ایجاد چیزی می شود که ما به عنوان فولاد ضد زنگ می شناسیم. کروم در غلظت های پایین تر، سختی پذیری، مقاومت در برابر سایش و استحکام در دمای بالا را بهبود می بخشد. گریدهایی مانند AISI 4140 و 4340 هر دو حاوی کروم به عنوان یک عنصر کلیدی هستند، و اینها جزو رایج ترین درجه های مشخص شده برای آهنگری فولاد آلیاژی در کاربردهای باربر هستند.

نیکل (Ni)

نیکل چقرمگی را به ویژه در دماهای پایین افزایش می دهد و آن را برای کاربردهای برودتی و تجهیزات محیطی قطب شمال ضروری می کند. به طور معمول بین استفاده می شود 1% و 9% نیکل همچنین مقاومت در برابر خوردگی را بهبود می بخشد و به حفظ شکل پذیری پس از سخت شدن کمک می کند. فولاد درجه 9Ni که حاوی تقریباً 9٪ نیکل است، به طور گسترده برای مخازن ذخیره گاز طبیعی مایع (LNG) که در دماهای پایین 196- درجه سانتیگراد کار می کنند استفاده می شود.

مولیبدن (Mo)

حتی در مقادیر کم - معمولا 0.15٪ تا 0.30٪ - مولیبدن به طور چشمگیری سختی پذیری، مقاومت در برابر خزش در دماهای بالا و مقاومت در برابر خوردگی حفره ای را بهبود می بخشد. در فولادهای کروم-مولیبدن (CrMo)، که مواد استاندارد برای لوله کشی فشار بالا و آهنگری فولاد آلیاژی در بخش تولید برق هستند، مولیبدن برای یکپارچگی ساختاری طولانی مدت تحت چرخه حرارتی حیاتی است.

وانادیوم (V)

وانادیوم در غلظت‌های زیر استفاده می‌شود 0.2٪ ، با این حال اثر پالایش دانه آن قابل توجه است. کاربیدها و نیتریدهای ریز را تشکیل می دهد که مرزهای دانه را می چسبانند و در نتیجه ریزساختارهای ظریف تری ایجاد می کنند و استحکام خستگی را بهبود می بخشند. گریدهای اصلاح شده با وانادیوم معمولاً در میل لنگ فورج شده، میله‌های اتصال و چرخ دنده‌ها استفاده می‌شوند که عمر خستگی در آنها اهمیت دارد.

منگنز (Mn)

منگنز تقریباً در همه فولادها وجود دارد، معمولاً بین 0.3٪ و 1.6٪ . این ماده به عنوان یک اکسید کننده عمل می کند، با گوگرد ترکیب می شود تا از کوتاهی گرم جلوگیری کند و استحکام و سختی را افزایش می دهد. فولادهای با منگنز بالاتر - مانند فولاد هادفیلد با حدود 12 تا 14 درصد منگنز - رفتار سخت کاری فوق العاده ای از خود نشان می دهند که آنها را برای کاربردهای مقاوم در برابر ضربه مانند تجهیزات معدن و گذرگاه های راه آهن مناسب می کند.

سیلیکون (Si)

سیلیکون در درجه اول یک اکسید زدا است اما استحکام و سختی را نیز بهبود می بخشد. در فولادهای فنری و فولادهای الکتریکی، محتوای سیلیکون می‌تواند به همان اندازه باشد 4.5٪ ، جایی که به طور قابل توجهی تلفات مغناطیسی را کاهش می دهد و مقاومت الکتریکی را بهبود می بخشد. در فولادهای آلیاژی ساختاری، محتوای سیلیکون معمولاً بین 0.15٪ تا 0.35٪ کنترل می شود.

تنگستن (W) و کبالت (Co)

تنگستن کاربیدهای پایداری را تشکیل می دهد که سختی را در دماهای بالا حفظ می کند - تا 600 درجه سانتیگراد و بالاتر - آن را در فولادهای ابزار پرسرعت مانند M2 و T1 ضروری می کند. کبالت سختی گرم را بیشتر می کند و همراه با تنگستن در کاربردهای ابزار برش برتر استفاده می شود.

نمرات فولاد آلیاژی رایج و ترکیبات آنها

جدول زیر چندین گرید فولاد آلیاژی پرکاربرد، ترکیبات اسمی آنها و زمینه های کاربرد اولیه آنها، به ویژه در رابطه با آهنگری فولاد آلیاژی را خلاصه می کند:

چه چیزی آهنگری فولاد آلیاژی را از سایر اشکال متفاوت می کند

هنگامی که فولاد آلیاژی از طریق آهنگری پردازش می شود - برخلاف ریخته گری، نورد یا ماشین کاری از بیلت - جزء حاصل ساختار داخلی اساساً متفاوتی را نشان می دهد. آهنگری فلز را تحت نیروی فشاری اعم از سرد یا گرم کار می کند که چندین نتیجه متالورژیکی مهم را به دست می آورد:

• تصفیه غلات: فرآیند آهنگری ساختارهای دانه درشت ریخته گری را به دانه های ریز و هم محور تجزیه می کند. دانه های ریزتر به معنای چقرمگی بیشتر و مقاومت در برابر خستگی بهتر است. در آهنگری های فولادی آلیاژی، این امر توسط عناصر تصفیه کننده دانه مانند وانادیوم و نیوبیم تقویت می شود.
• تراز جریان دانه: هنگامی که فولاد آلیاژی به شکل نزدیک به شبکه آهنگری می شود، جریان دانه به جای اینکه توسط ماشینکاری بریده شود، از خطوط قطعه پیروی می کند. این ساختار دانه جهت دار به طور قابل توجهی استحکام کششی و عمر خستگی را در جهت تنش اولیه بهبود می بخشد - یک مزیت مهم در اجزایی مانند میل لنگ، میله های اتصال و فلنج ها.
• رفع حفره های داخلی: آهنگری داغ در دماهای معمولاً بین 1100 تا 1250 درجه سانتیگراد، هرگونه تخلخل یا حفره انقباضی داخلی را که ممکن است در طول انجماد شمش اصلی ایجاد شده باشد، می بندد و در نتیجه محصولی همگن و متراکم ایجاد می شود.
• مقاومت در برابر ضربه بهبود یافته: ترکیب ساختار دانه ریز و جریان الیاف جهت دار در فورجینگ های فولادی آلیاژی منجر به مقادیر ضربه ای شارپی V-notch می شود که می تواند 30 تا 50 درصد بالاتر نسبت به قطعات ریخته گری معادل آزمایش شده در جهت عرضی.

به عنوان مثال، آهنگری AISI 4340 که تحت عملیات حرارتی قرار گرفته تا مقاومت کششی 1000 مگاپاسکال می‌تواند انرژی ضربه چارپی بیش از 80 ژول را در دمای اتاق نشان دهد، در حالی که ریخته‌گری با ترکیب مشابه و عملیات حرارتی ممکن است تنها در شرایط یکسان به 50-60 ژول برسد. این تفاوت صرفاً آکادمیک نیست - در کاربردهای حیاتی ایمنی، تعیین می کند که آیا یک جزء در شرایط اضافه بار جان سالم به در می برد یا به طور فاجعه بار شکسته می شود.

فرآیند آهنگری برای فولاد آلیاژی - از بیلت تا قطعه نهایی

تولید آهنگری فولاد آلیاژی با کیفیت بالا مستلزم کنترل دقیق هر مرحله از فرآیند تولید است. در زیر یک توالی تولید معمولی برای قطعات فولادی آلیاژی گرم فورج شده آورده شده است:

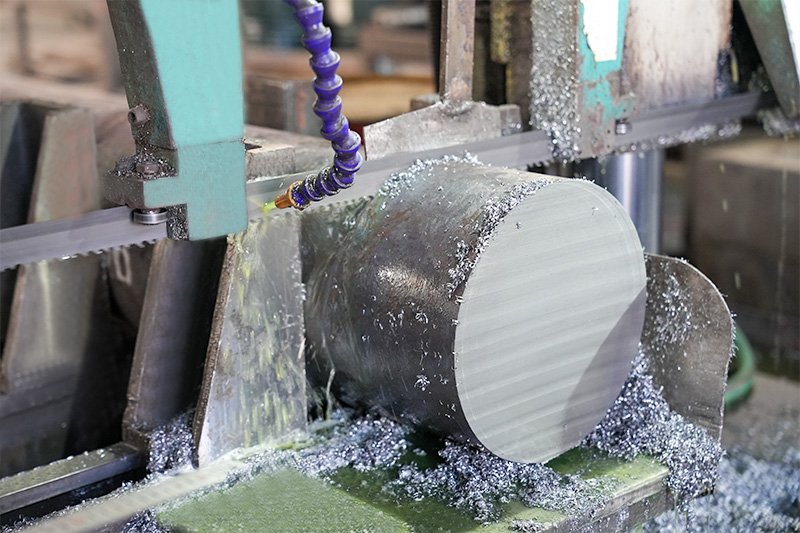

1. انتخاب مواد اولیه و صدور گواهینامه: بیلت ها یا شمش های فولاد آلیاژی از فولادسازان با شیمی حرارتی مستند تهیه می شوند که تأیید می کند که تمام غلظت عناصر آلیاژی مطابق با مشخصات است. تست اولتراسونیک بیلت ورودی یک روش استاندارد برای کاربردهای حیاتی است.
2. گرمایش: بیلت ها در کوره های گاز سوز یا الکتریکی تا دمای مناسب آهنگری گرم می شوند، معمولاً بین 1100 درجه سانتیگراد و 1250 درجه سانتیگراد برای اکثر گریدهای کم آلیاژ کنترل دقیق دما از کربن زدایی لایه سطحی جلوگیری می کند و انعطاف پذیری یکنواخت را از طریق سطح مقطع تضمین می کند.
3. عملیات آهنگری: بسته به هندسه و جریان دانه مورد نیاز، شمش ممکن است به صورت آهنگری، کشیده یا فشرده در قالب های بسته به هم بخورد. آهنگری های فولادی آلیاژی بزرگ - مانند فلنج های مخازن تحت فشار با سوراخ بیش از 500 میلی متر - معمولاً در پرس های هیدرولیک تولید می شوند. ظرفیت 2000 تا 10000 تن .
4. خنک کننده کنترل شده: پس از آهنگری، خنک‌سازی کنترل‌شده - چه در هوا، چه در کوره، یا زیر پتوهای عایق - از تشکیل مارتنزیت سخت جلوگیری می‌کند که می‌تواند قطعه را ترک کند یا تنش‌های پسماند نامناسب برای عملیات حرارتی بعدی ایجاد کند.
5. عملیات حرارتی: بیشتر آهنگری های فولاد آلیاژی برای دستیابی به مشخصات مکانیکی نهایی تحت آستنیته کردن، خاموش کردن و تمپرینگ (QT) قرار می گیرند. دمای آستنیته، محیط خاموش کننده (آب، روغن یا پلیمر)، و دما و زمان تلطیف همگی متغیرهای حیاتی هستند. به عنوان مثال، آهنگرهای AISI 4140 که برای کاربردهای کالاهای لوله‌ای کشور نفت (OCTG) مورد استفاده قرار می‌گیرند، معمولاً بین 540 درجه سانتیگراد و 650 درجه سانتیگراد برای رسیدن به تعادل مورد نیاز از قدرت و چقرمگی.
6. تست غیر مخرب (NDT): آهنگرهای نهایی تحت آزمایش اولتراسونیک (UT)، بازرسی ذرات مغناطیسی (MPI) یا بازرسی نفوذ رنگ (DPI) برای بررسی یکپارچگی داخلی و سطحی قبل از تحویل قرار می گیرند.
7. تست مکانیکی و صدور گواهینامه: حلقه‌های آزمایشی یا پرولونگاسیون‌هایی که به‌صورت یکپارچه با قطعه ساخته شده‌اند برای آزمایش کشش، سختی و ضربه ماشین‌کاری می‌شوند. نتایج بر روی یک گزارش تست مواد (MTR) که جعل را برای مشتری همراهی می‌کند، مستند می‌شود.

صنایعی که به شدت به آهنگری فولاد آلیاژی متکی هستند

تقاضا برای آهنگری فولاد آلیاژی توسط صنایعی که یکپارچگی ساختاری غیرقابل مذاکره است و در آن شکست عواقب شدیدی را به همراه دارد - اعم از اقتصادی، زیست محیطی، یا از نظر ایمنی انسانی، هدایت می شود. بخش های زیر مهم ترین مصرف کنندگان هستند:

نفت و گاز

تجهیزات سرچاهی، بدنه درخت کریسمس، دریچه‌های دروازه، فلنج‌ها و اتصالات زیردریایی همگی به‌طور معمول به‌عنوان آهنگری فولاد آلیاژی تولید می‌شوند. نمرات مانند F22 (2.25Cr-1Mo) ، F91 (9Cr-1Mo-V) و درجه های دمای پایین مانند F8 و F44 تحت ASTM A182 برای فلنج ها و اتصالات که تحت فشار بالا و دمای بالا یا زیر محیط کار می کنند مشخص شده اند. ترکیبی از شیمی آلیاژ و فرآیند آهنگری تضمین می کند که این اجزا در برابر فشار بالای 15000 psi در سر چاه مقاومت کرده و در برابر ترک ناشی از هیدروژن (HIC) در محیط های خدمات ترش مقاومت کنند.

هوافضا و دفاع

اجزای ارابه فرود، اعضای ساختاری بدنه هواپیما، شفت موتور و قطعات سیستم سلاح به صورت آهنگری فولاد آلیاژی از گریدهایی از جمله AISI 4340، 300M (4340 اصلاح شده با افزودنی های وانادیوم و سیلیکون) و فولادهای ماراژینگ تولید می شوند. الزامات استحکام کششی نهایی برای این کاربردها معمولاً بیشتر از آن است 1700 مگاپاسکال ، با حداقل چقرمگی شکست سخت. فرآیند آهنگری در اینجا ضروری است زیرا هیچ فرآیند ریخته گری نمی تواند به طور قابل اعتماد به ترکیب مورد نیاز از استحکام و چقرمگی در این سطوح دست یابد.

تولید برق

روتورهای توربین بخار، محورهای ژنراتور، پوسته مخازن تحت فشار و دیسک های توربین در نیروگاه های حرارتی و هسته ای معمولی از جمله بزرگترین و پرتقاضاترین آهنگرهای فولاد آلیاژی تولید شده هستند. یک آهنگری روتور توربین بزرگ می تواند سنگین باشد 100 تن و پس از آهنگری به هفته‌ها سرمایش و عملیات حرارتی کنترل شده نیاز دارد. موادی مانند فولاد CrMoV (به عنوان مثال، 1Cr-1Mo-0.25V) و گریدهای نیکل-کروم-مولیبدن-وانادیوم (NiCrMoV) برای مقاومت درازمدت خزش آنها در دمای بخار تا 565 درجه سانتیگراد و مقاومت آنها در برابر شکنندگی مزاج مشخص شده است.

خودرو و حمل و نقل سنگین

بخش خودرو به طور گسترده ای از آهنگری فولاد آلیاژی برای اجزای سیستم انتقال قدرت استفاده می کند - میل لنگ، میله های اتصال، میل بادامک، دنده های انتقال و بند فرمان. گریدهای آلیاژ کربن متوسط مانند AISI 4140، 4340، و 8620 رایج ترین انتخاب ها هستند. فولادهای آهنگری میکروآلیاژی مدرن (حاوی مواد افزودنی کمی از نیوبیم، وانادیم یا تیتانیوم) به دلیل اینکه از طریق پردازش ترمومکانیکی کنترل‌شده به استحکام کافی دست می‌یابند بدون نیاز به عملیات خاموش کردن و تمپر مجزا، کاهش هزینه‌های تولید و مصرف انرژی را به دست می‌آورند، کشش پیدا کرده‌اند.

تجهیزات معدنی و ساختمانی

محورهای محرک، پیوندهای مسیر بولدوزر، انتهای سیلندرهای هیدرولیک، و پین‌های سطلی برای بیل‌های معدن و بیل‌های مکانیکی معمولاً به‌عنوان آهنگرهای فولادی آلیاژی بزرگ تولید می‌شوند. این قطعات بار چرخه ای بالا همراه با سایش ساینده و بارهای شوک گاه به گاه را تجربه می کنند. نمرات با سختی سطح بالا پس از عملیات حرارتی - معمولا مقادیر سختی برینل 300 تا 400 HB - برای مقاومت در برابر سایش ترجیح داده می شوند، در حالی که چقرمگی هسته کافی برای مقاومت در برابر شکست در اثر ضربه حفظ می شود.

استانداردها و مشخصات حاکم بر آهنگری فولاد آلیاژی

استانداردهای بین المللی هم محدودیت های ترکیب شیمیایی و هم الزامات خواص مکانیکی را برای آهنگری های فولادی آلیاژی مورد استفاده در صنایع تحت نظارت تعریف می کنند. خریداران و مهندسان باید قبل از تعیین یک ماده، بدانند که کدام استاندارد برای کاربرد آنها اعمال می شود. رایج ترین استانداردهای ارجاع شده عبارتند از:

• ASTM A182: مشخصات استاندارد برای فلنج‌های لوله‌های فورج شده یا نورد شده و فولاد ضد زنگ، اتصالات آهنگری و دریچه‌ها برای سرویس در دمای بالا. نمرات F5، F9، F11، F22، F91 و بسیاری دیگر را با نامگذاری CrMo پوشش می دهد.
• ASTM A336: آهنگری فولادی برای قطعات تحت فشار و دمای بالا را می پوشاند که برای مخازن، شیرها و اتصالات در تولید برق و پردازش شیمیایی استفاده می شود.
• ASTM A508: آهنگرهای کربن و فولاد آلیاژی تصفیه شده با خلاء برای مخازن تحت فشار - که به شدت در کاربردهای مخازن تحت فشار هسته ای استفاده می شود.
• EN 10250: استاندارد اروپا برای آهنگری فولادی با قالب باز برای اهداف مهندسی عمومی، با قطعاتی که فولادهای غیر آلیاژی، فولادهای خاص آلیاژی و فولادهای ضد زنگ را پوشش می دهند.
• ISO 9606 و AS 1085: استانداردهای منطقه ای حاکم بر صلاحیت آهنگری فولاد آلیاژی در بازارهای ملی خاص.
• NACE MR0175 / ISO 15156: به خودی خود یک استاندارد آهنگری نیست، اما الزاماتی را برای اجزای فولاد آلیاژی مورد استفاده در محیط‌های حاوی سولفید هیدروژن (H2S) مشخص می‌کند - از جمله محدودیت‌های سختی که برای آهنگری در سرویس‌های ترش نفت و گاز ضروری است.

برای بسیاری از کاربردهای حیاتی، تعیین استاندارد به تنهایی کافی نیست. الزامات تکمیلی - مانند مکمل S1 (تست چارپی در دمای پایین) ، معاینه اولتراسونیک در ASTM A388 یا آزمایش شبیه سازی PWHT - برای رسیدگی به خطرات خاص برنامه که استاندارد پایه به طور کامل پوشش نمی دهد، به سفارش خرید اضافه می شود.

خواص مکانیکی: نحوه مقایسه آهنگری فولاد آلیاژی

خواص مکانیکی قابل دستیابی با آهنگری فولاد آلیاژی بسته به درجه، شرایط عملیات حرارتی و اندازه بخش، طیف بسیار گسترده ای را در بر می گیرد. جدول زیر اطلاعات خصوصیات معرف گریدهای فولادی آلیاژی معمولی آهنگری را در شرایط خاموش و معتدل ارائه می دهد:

یک مفهوم مهم برای کاربران آهنگری فولاد آلیاژی این است اثر اندازه بخش . با افزایش سطح مقطع آهنگری، هسته قطعه در هنگام کوئنچ کندتر سرد می شود و در نتیجه سختی و استحکام کمتری نسبت به سطح دارد. این با سختی‌پذیری مشخص می‌شود - معمولاً با آزمون پایان کوئنچ Jominy اندازه‌گیری می‌شود. نمرات با سختی پذیری بالاتر (مانند AISI 4340 در مقابل AISI 4140) سختی را در بخش های بزرگتر حفظ می کنند، به همین دلیل است که 4340 انتخاب ارجح برای آهنگری های با مقاطع سنگین مانند شفت های با قطر بزرگ و دیسک های ضخیم است.

گزینه های عملیات حرارتی برای آهنگری های فولادی آلیاژی

عملیات حرارتی جایی است که ترکیب شیمیایی آلیاژ فولاد به خواص مکانیکی نهایی آهنگری تبدیل می شود. مسیرهای مختلف تصفیه، پروفیل‌های ویژگی‌های متفاوتی را از همان درجه فولاد آلیاژی تولید می‌کنند:

عادی سازی

حرارت دادن به 870-950 درجه سانتیگراد و هوا خنک کننده ساختار دانه را اصلاح می کند و تنش های داخلی را از فرآیند آهنگری حذف می کند. آهنگرهای فولادی آلیاژی نرمال شده دارای استحکام متوسط ​​و چقرمگی معقولی هستند، اما معمولاً در کاربردهای ساختاری سخت که در آن خواص خاموش شدن و حرارتی مورد نیاز است استفاده نمی شود.

خاموش کردن و تمپر (QT)

رایج ترین عملیات حرارتی برای آهنگری فولاد آلیاژی ساختاری. آستنیته کردن (معمولا 840-880 درجه سانتیگراد برای اکثر گریدهای CrMo)، خاموش کردن سریع در روغن یا آب برای تشکیل مارتنزیت، به دنبال آن در دمای کنترل شده برای تجزیه مارتنزیت شکننده به ساختار مارتنزیت سخت تر. دمای معتدل اهرم اصلی برای تنظیم تعادل استحکام و چقرمگی است - دمای تلطیف بالاتر استحکام را کاهش می‌دهد اما چقرمگی و شکل‌پذیری را افزایش می‌دهد.

آنیل کردن

بازپخت کامل (گرمایش بالاتر از Ac3 و خنک‌سازی کوره) نرم‌ترین و قابل ماشین‌کاری‌ترین شرایط را ایجاد می‌کند – مفید برای آهنگری‌هایی که نیاز به ماشینکاری گسترده بعدی قبل از عملیات حرارتی نهایی دارند. بازپخت کروی که برای فولادهای آلیاژی با کربن بالا مانند 52100 استفاده می شود، کاربیدها را به ذرات کروی تبدیل می کند و قابلیت ماشینکاری و ثبات ابعادی را قبل از سخت شدن به حداکثر می رساند.

کربورسازی و سخت شدن کیس

برای چرخ دنده‌ها، میل بادامک و بلبرینگ‌های ساخته شده از درجه‌های کم کربن مانند AISI 8620، کربن‌سازی (گاز یا خلاء) معمولاً کربن را به لایه سطحی وارد می‌کند. 0.8 میلی متر تا 2.0 میلی متر ، به دنبال خاموش کردن و معتدل کردن در دمای پایین. نتیجه یک سطح سخت (60-63 HRC) با یک هسته سخت و مقاوم در برابر خستگی است - ترکیبی که برای کاربردهای تحت سلطه استرس تماس ضروری است.

عملیات حرارتی پس از جوش (PWHT)

آهنگرهای فولادی آلیاژی که به مجموعه های ساخته شده جوش داده می شوند - به ویژه در مخازن تحت فشار و کاربردهای لوله کشی - معمولاً برای کاهش تنش ناحیه متاثر از حرارت جوش و بازیابی چقرمگی به PWHT نیاز دارند. برای درجه‌های CrMo، دمای PWHT دقیقاً در کدهایی مانند ASME بخش VIII، معمولاً در محدوده 650 تا 760 درجه سانتی گراد بسته به ضخامت بخش برای حداقل زمان نگهداری می شود.

فولاد آلیاژی در مقابل فولاد کربنی در مقابل فولاد ضد زنگ - روشن کردن تمایزات

درک اینکه چه آلیاژی از فولاد مشخص می شود نیازمند وضوح مرزهای بین دسته های مختلف فولاد است که اغلب در عمل اشتباه می شوند:

انتخاب بین این دسته ها برای یک جزء جعلی اساساً یک مشکل اقتصاد مهندسی است. در بیشتر موارد، آهنگرهای فولادی آلیاژی کم بهترین توازن هزینه، عملکرد مکانیکی و ماشین کاری را ارائه می دهند. آهنگرهای فولادی ضد زنگ تنها زمانی انتخاب می شوند که نیاز به خوردگی یا الزامات بهداشتی واقعاً هزینه قابل توجهی را توجیه کند - معمولاً 3× تا 6× هزینه مواد در مقایسه با درجه کم آلیاژی با استحکام قابل مقایسه.

کنترل کیفیت و بازرسی آهنگری فولاد آلیاژی

فرآیند تضمین کیفیت برای آهنگری فولاد آلیاژی در کاربردهای حیاتی ایمنی، جامع و چند لایه است. یک برنامه بازرسی قوی معمولاً حوزه های زیر را پوشش می دهد:

• بررسی آنالیز حرارتی: تجزیه و تحلیل ملاقه فولادساز و تجزیه و تحلیل محصول در برابر محدودیت های ترکیب استاندارد قابل اجرا تأیید می شود. عناصر حیاتی مانند فسفر و گوگرد در زیر نگهداری می شوند 0.025٪ و 0.015٪ به ترتیب برای آهنگری های با کیفیت بالا، زیرا این عناصر تا مرزهای دانه جدا می شوند و چقرمگی را کاهش می دهند.
• بازرسی ابعادی: آهنگری ها در مراحل تعیین شده در برابر نقشه بررسی می شوند - ابعاد آهنگری، ابعاد ماشینکاری ناهموار و ابعاد ماشینکاری نهایی - با استفاده از ابزارهای اندازه گیری کالیبره شده، تجهیزات CMM یا اسکن سه بعدی برای هندسه های پیچیده.
• تست سختی: سختی برینل یا راکول پس از عملیات حرارتی در مکان‌های مختلف آهنگری اندازه‌گیری می‌شود تا پاسخ یکنواخت را تأیید کرده و تأیید شود که نوار خاصیت به دست آمده است. برای آهنگری های بزرگ، بررسی سختی در سراسر مقطع ممکن است مورد نیاز باشد.
• تست اولتراسونیک (UT): پرتو مستقیم و زاویه زاویه UT برای تشخیص اجزاء داخلی، دورها، درزها یا ترک هایی که از سطح قابل مشاهده نیستند استفاده می شود. برای اجزای حیاتی، 100٪ پوشش حجمی مورد نیاز است، با معیارهای رد به اندازه سوراخ های ته مسطح معادل (FBH) 3 میلی متر یا کوچکتر .
• بازرسی ذرات مغناطیسی (MPI): برای تشخیص ناپیوستگی های سطحی و نزدیک به سطح استفاده می شود. MPI به دلیل ماهیت فرومغناطیسی آن بر روی فولاد آلیاژی مؤثر است و روشی بسیار حساس برای شناسایی لپ‌های آهنگری، ترک‌های خاموش و درزهای سطحی ارائه می‌دهد.
• آزمایش مخرب از بلوک های آزمایشی: نمونه‌های کششی، نمونه‌های ضربه‌ای چارپی، و نمونه‌های چقرمگی شکست (در صورت نیاز به مشخصات) از کوپن‌های آزمایشی اختصاصی ماشین‌کاری می‌شوند که سابقه حرارتی مشابه آهنگری تولید را تجربه کرده‌اند. نتایج آزمایش در گزارش آزمایش مواد (MTR) مستند شده است، که رکورد قابلیت ردیابی برای آهنگری را تشکیل می دهد.

بازرسی شخص ثالث توسط یک مرجع بازرسی شناخته شده - مانند DNV، Bureau Veritas، Lloyd's Register، یا TÜV - یک روش استاندارد برای آهنگری های فولادی آلیاژی است که برای کاربردهای هسته ای، دریایی یا سایر برنامه های نظارتی تعیین شده است، که تأیید مستقلی را ارائه می دهد که فرآیندهای سازنده و نتایج آزمایش الزامات اعلام شده را برآورده می کند.

روندهای نوظهور در فولاد آلیاژی و فناوری آهنگری

زمینه فولاد آلیاژی و آهنگری فولاد آلیاژی ثابت نیست. چندین پیشرفت مهم در حال تغییر شکل چشم انداز انتخاب مواد، روش های تولید و مرزهای کاربرد هستند:

فولادهای آهنگری میکروآلیاژی (HSLA).

فولادهای کم آلیاژ با استحکام بالا (HSLA) به استحکامی قابل مقایسه با گریدهای خاموش شده و گرم شده از طریق پردازش ترمومکانیکی کنترل شده و افزودن ریز نیوبیم دست می یابند. 0.03٪ - 0.05٪ Nb وانادیوم و تیتانیوم. در آهنگری خودرو، این امکان حذف مرحله خاموش کردن و تمپر برای میله های اتصال و میل لنگ، کاهش مصرف انرژی، زمان چرخه و اعوجاج را فراهم کرده است. سخت شدن بارندگی در طول خنک سازی کنترل شده، قدرت تسلیم 600-900 مگاپاسکال را بدون مرحله عملیات حرارتی جداگانه فراهم می کند.

فولادهای پیشرفته با استحکام بالا برای انرژی باد

شفت‌های اصلی توربین‌های بادی دریایی و محفظه‌های حامل سیاره، بخش تقاضای رو به رشدی را برای آهنگری‌های بزرگ فولاد آلیاژی نشان می‌دهند. این اجزا به چقرمگی بالا در دماهای تا 40- درجه سانتیگراد همراه با عمر خستگی طولانی تحت بارگذاری دامنه متغیر نیاز دارند. گریدهای اختصاصی با مواد شیمیایی بهینه شده CrNiMo و درمان شکل کنترل شده گوگرد (اضافات خاکی کمیاب یا کلسیم) به طور خاص برای پاسخگویی به 20 سال عمر طراحی الزامات این برنامه ها

طراحی فرآیند آهنگری مبتنی بر شبیه سازی

نرم افزارهای تحلیل المان محدود (FEA) مانند DEFORM، Simufact و QForm اکنون به طور معمول برای شبیه سازی جریان فلز، پر شدن قالب، توزیع کرنش و تکامل دما در طول آهنگری اجزای فولادی آلیاژی استفاده می شود. این امر به مهندسان فرآیند اجازه می‌دهد تا هندسه قالب، توالی آهنگری و نسبت‌های کاهش را قبل از اولین آزمایش فیزیکی بهینه کنند، نرخ ضایعات را کاهش داده و زمان‌بندی توسعه را برای آهنگری‌های پیچیده فولاد آلیاژی کوتاه می‌کند. مدل‌های ریزساختار همراه همچنین می‌توانند تکامل اندازه دانه و رفتار تبدیل فاز را در طول آهنگری و عملیات حرارتی بعدی پیش‌بینی کنند.

ذخیره سازی هیدروژن و کاربردهای پیل سوختی

رشد اقتصاد هیدروژنی باعث افزایش تقاضا برای آهنگری‌های فولاد آلیاژی می‌شود که می‌توانند در برابر شکنندگی هیدروژن مقاومت کنند - مکانیزم تخریب به ویژه چالش برانگیز که در آن هیدروژن اتمی به شبکه فولادی نفوذ می‌کند و شکل‌پذیری و چقرمگی شکست را کاهش می‌دهد. درجات با محتوای کربن کاهش یافته، اندازه دانه کنترل شده و ریزساختارهای مارتنزیت یا بینیتی معتدل برای مخازن تحت فشار هیدروژنی و اجزای خط لوله مشخص می شوند، با روش های ارزیابی مکانیک شکست برای تعیین محدودیت های تنش عملیاتی ایمن استفاده می شود.

انتخاب درجه مناسب فولاد آلیاژی برای یک قطعه آهنگری

انتخاب گرید فولاد آلیاژی مناسب برای یک کاربرد آهنگری خاص، مستلزم متعادل کردن چندین الزام رقیب است. چک لیست زیر یک رویکرد ساختاریافته برای انتخاب نمره ارائه می دهد:

• الزامات خواص مکانیکی را تعریف کنید: حداقل استحکام کششی، استحکام تسلیم، ازدیاد طول و انرژی ضربه در دمای طراحی. این مقادیر، همراه با فاکتورهای ایمنی مناسب، سطح مقاومت مورد نیاز را تعیین می کنند.
• اندازه بخش را تعیین کنید: همانطور که بحث شد، مقاطع بزرگتر به نمرات سختی پذیری بالاتری برای دستیابی به سخت شدن از طریق طول نیاز دارند. برای مقاطع با قطر یا ضخامت بیش از 100 میلی‌متر، گریدهای حاوی نیکل و مولیبدن - مانند 4340 یا EN24 - عموماً نسبت به گریدهای ساده‌تر CrMo مانند 4140 ترجیح داده می‌شوند.
• ارزیابی محیط عملیاتی: آیا خوردگی، اکسیداسیون یا قرار گرفتن در معرض هیدروژن عاملی است؟ سرویس در دمای بالای 400 درجه سانتیگراد معمولاً به درجه های CrMo یا CrMoV نیاز دارد. محیط های خورنده ممکن است نیاز به عملیات سطحی، روکش فلزی یا تغییر به فولاد ضد زنگ داشته باشند، اگر میزان خوردگی بازدارنده باشد.
• جوش پذیری و محدودیت های ساخت را در نظر بگیرید: مقادیر بالاتر معادل کربن (CE) خطر ترک خوردگی جوش را افزایش می دهد. اگر آهنگری جوش داده می شود، یک درجه با CE در زیر انتخاب کنید 0.45 در صورت امکان، یا برای پیش گرمایش مناسب، کنترل دمای بین پاسی و PWHT برنامه ریزی کنید.
• بررسی در دسترس بودن و هزینه: نمرات ممتاز مانند 4340 و EN24 به راحتی در سطح جهانی در دسترس هستند، در حالی که نمرات تخصصی تر ممکن است زمان طولانی تر و حق بیمه بالاتری داشته باشند. قبل از مشخص کردن، در دسترس بودن را از تامین کننده مورد نظر در اندازه مورد نیاز تأیید کنید.
• مطابقت با کد یا استاندارد قابل اجرا را تأیید کنید: بسیاری از صنایع اجازه انتخاب درجه دلخواه را نمی دهند - کد طراحی قابل اجرا (ASME، EN، DNV، MIL-SPEC) ممکن است درجه های مجاز را محدود کند. همیشه بررسی کنید که عیار فولاد آلیاژی انتخابی در فهرست یا تاییدیه استاندارد حاکم برای کاربرد ذکر شده باشد.

هنگامی که این عوامل به طور سیستماتیک ارزیابی می شوند، انتخاب یک فولاد آلیاژی مناسب برای آهنگری فولاد آلیاژی به جای حدس و گمان به یک تصمیم مهندسی کاملاً تعریف شده تبدیل می شود. سرمایه گذاری در انتخاب صحیح مواد در مرحله طراحی به طور مداوم هزینه کل چرخه عمر کمتر، کاهش خطر شکست و عملکرد خدمات قابل پیش بینی تر را نسبت به تصحیح یک انتخاب مواد ضعیف بعد از این واقعیت به همراه دارد.
