چه آلیاژهایی در فولاد وجود دارد؟ راهنمای کامل ترکیب فولاد

چه آلیاژهایی در فولاد وجود دارد؟ پاسخ مستقیم

فولاد اساساً آلیاژی از آهن و کربن ، اما گریدهای فولادی مدرن شامل طیف گسترده ای از عناصر آلیاژی اضافی هستند که خواص مکانیکی، حرارتی و شیمیایی آنها را مشخص می کند. رایج ترین عناصر آلیاژی موجود در فولاد عبارتند از کربن (سی)، منگنز (منگنز)، سیلیکون (Si)، کروم (Cr)، نیکل (نی)، مولیبدن (مو)، وانادیم (V)، تنگستن (W)، کبالت (Co)، مس (Cu)، تیتانیوم (Ti)، نیوبیم (Nb) و بور (B). هر عنصر در مقادیر دقیق اضافه می شود - گاهی اوقات به اندازه 0.001٪ وزن - برای دستیابی به ویژگی های عملکرد هدفمند.

فولاد کربنی ساده فقط حاوی آهن، کربن و ناخالصی های کمیاب است. در مقابل، فولاد آلیاژی، عمداً با یک یا چند عنصر از این عناصر غنی شده است. مواد به دست آمده را می توان برای سختی شدید، مقاومت در برابر خوردگی، پایداری در دمای بالا یا چقرمگی برتر مهندسی کرد - و فولادهای آلیاژی را به ماده انتخابی در بخش های هوافضا، خودرو، انرژی و صنایع سنگین تبدیل کرد. در آهنگری فولاد به طور خاص، شیمی آلیاژ یک گرید فولادی به طور مستقیم نحوه واکنش آن به گرما، تغییر شکل و عملیات حرارتی پس از فورج را تعیین می کند.

کربن: عنصر آلیاژی اولیه در هر درجه فولادی

کربن عنصر تعیین کننده ای است که آهن خالص را به فولاد تبدیل می کند. محتوای آن، معمولاً از 0.02٪ تا 2.14٪ وزنی ، تأثیر چشمگیرتری بر خواص فولاد نسبت به هر عنصر منفرد دیگری دارد. افزایش محتوای کربن باعث افزایش سختی و استحکام کششی می شود اما شکل پذیری و جوش پذیری را کاهش می دهد.

فولاد بر اساس محتوای کربن به سه دسته کلی طبقه بندی می شود:

• فولاد کم کربن (فولاد ملایم): 0.05٪ - 0.30٪ کربن. بسیار انعطاف پذیر، آسان برای جوش، معمولا در برنامه های کاربردی ساختاری و ورق فلز استفاده می شود.
• فولاد کربن متوسط: 0.30٪ - 0.60٪ کربن. استحکام و شکل‌پذیری متعادل، به طور گسترده در شفت‌ها، چرخ دنده‌ها و آهنگری‌هایی که به سختی متوسطی نیاز دارند استفاده می‌شود.
• فولاد کربن بالا: 0.60٪ - 1.00٪ کربن. سختی بالا و مقاومت در برابر سایش، مورد استفاده در ابزارهای برش، فنرها و سیم های با استحکام بالا.
• فولاد کربن فوق العاده بالا: 1.00٪ - 2.14٪ کربن. بسیار سخت اما شکننده؛ در کاربردهای تخصصی برش و ساخت تیغه های تاریخی استفاده می شود.

در آهنگری فولاد، محتوای کربن با دقت انتخاب می شود زیرا فولادهای با کربن بالاتر در طول فرآیند آهنگری نیاز به کنترل دمای دقیق تری دارند. به عنوان مثال، گریدهای کربن متوسط ​​مانند AISI 1040 یا 1045 از رایج ترین فولادهای آهنگری هستند زیرا استحکام کافی برای اجزای مکانیکی دارند در حالی که در دماهای آهنگری بین 1100 تا 1250 درجه سانتیگراد قابل کار هستند.

منگنز: عنصر اصلی آلیاژی پس زمینه

منگنز تقریباً در تمام گریدهای فولاد تجاری وجود دارد، معمولاً در غلظت‌های بین 0.25٪ و 1.65٪ . این چندین عملکرد متالورژیکی مهم را انجام می دهد که اغلب دقیقاً به این دلیل که در پس زمینه کار می کنند نادیده گرفته می شوند.

منگنز در طول فولادسازی به عنوان یک اکسید کننده عمل می کند و با اکسیژن و گوگرد ترکیب می شود و اجزای پایداری را تشکیل می دهد که از مذاب شناور می شوند. بدون منگنز، گوگرد در مرز دانه‌ها سولفید آهن تشکیل می‌دهد که باعث ایجاد پدیده‌ای به نام کوتاهی داغ می‌شود - شکنندگی فاجعه‌باری که در دماهای بالا رخ می‌دهد و فولاد را برای فرآیندهای کار گرم مانند آهنگری نامناسب می‌کند. با تشکیل سولفید منگنز (MnS) به جای آن، فولاد حتی در دماهای آهنگری قابل کار باقی می ماند.

منگنز علاوه بر نقشی که در کارکرد گرم دارد، سختی پذیری را نیز افزایش می دهد، به این معنی که فولاد می تواند از طریق عملیات حرارتی عمیق تر سخت شود. فولادی با 1.5 درصد منگنز، مانند AISI 1541، سختی پذیری بهتری نسبت به عیار مشابه با تنها 0.5 درصد منگنز دارد. فولادهای پر منگنز (فولاد هادفیلد، 11% تا 14% منگنز) یک مورد شدید هستند: آنها به‌طور استثنایی سخت می‌شوند و تحت بارگذاری ضربه‌ای به سرعت سخت می‌شوند، و آنها را برای سنگ شکن‌ها، تجهیزات معدن، و گذرگاه‌های راه آهن مفید می‌سازند.

کروم: آلیاژی که فولاد را ضد زنگ می کند

کروم مسلماً شناخته شده ترین عنصر آلیاژی در فولاد است، در درجه اول به دلیل نقش آن در فولاد ضد زنگ. محتوای کروم از حداقل 10.5٪ باعث تشکیل یک لایه اکسید کروم غیرفعال بر روی سطح فولاد می شود که مقاومت در برابر خوردگی قوی در طیف وسیعی از محیط ها ایجاد می کند. گریدهای فولاد ضد زنگ مانند 304 (18٪ کروم، 8٪ نیکل) و 316 (16٪ کروم، 10٪ نیکل، 2٪ Mo) مواد معیار در پردازش مواد غذایی، دستگاه های پزشکی و تجهیزات دریایی هستند.

با این حال، سهم کروم فراتر از مقاومت در برابر خوردگی است. حتی در غلظت‌های پایین‌تر 0.5 تا 3.0 درصد، کروم به طور قابل‌توجهی سختی‌پذیری، مقاومت در برابر سایش و استحکام در دمای بالا را افزایش می‌دهد. کروم کاربیدهای سختی را در زمینه فولاد تشکیل می دهد که در برابر سایش مقاومت می کند و سختی را در دمای بالا حفظ می کند. این باعث می شود که فولادهای آلیاژی حاوی کروم در فولادهای ابزار و فولادهای بلبرینگ ارزش بالایی داشته باشند. به عنوان مثال، AISI 52100 - پرکاربردترین فولاد بلبرینگ در سطح جهان - حاوی تقریباً 1.5٪ کروم است که به توزیع کاربید ریز که مسئول مقاومت استثنایی آن در برابر خستگی تماس است، کمک می کند.

در کاربردهای آهنگری فولاد، فولادهای کروم-مولیبدن (Cr-Mo) مانند AISI 4130 و 4140 به طور گسترده برای مخازن تحت فشار آهنگری، محورهای محرک و اجزای ساختاری استفاده می شوند. ترکیب کروم و مولیبدن به این فولادها سختی و چقرمگی فوق العاده پس از عملیات حرارتی خاموش و تمپر می دهد و باعث می شود قطعات Cr-Mo آهنگری تحت بارگذاری چرخه ای بسیار قابل اعتماد باشند.

نیکل: چقرمگی و عملکرد در دمای پایین

نیکل یکی از معدود عناصر آلیاژی است که چقرمگی را بدون کاهش قابل توجه شکل پذیری بهبود می بخشد. فاز آستنیت را تثبیت می‌کند، ساختار دانه را اصلاح می‌کند و دمای انتقال شکل‌پذیر به شکننده را کاهش می‌دهد - ویژگی مهمی برای اجزای فولادی که در محیط‌های زیر صفر کار می‌کنند، مانند مخازن ذخیره‌سازی برودتی، زیرساخت‌های قطبی، و تجهیزات حفاری قطب شمال.

در غلظت های 1.0٪ - 4.0٪ نیکل به طور قابل ملاحظه ای چقرمگی ضربه را به خصوص در دماهای پایین افزایش می دهد. گریدهای فولاد نیکل مانند ASTM A203 (با 2.25٪ یا 3.5٪ Ni) به طور خاص برای مخازن تحت فشار در سرویس های با دمای پایین طراحی شده اند. در غلظت‌های بالاتر، فولادهای ماراژینگ (18 درصد نیکل) به استحکام تسلیم بیش از 2000 مگاپاسکال دست می‌یابند و در عین حال چقرمگی شکست خوبی را حفظ می‌کنند - ترکیبی که تقریباً با کربن به تنهایی نمی‌توان به دست آورد.

نیکل همچنین یک تثبیت کننده کلیدی در فولادهای زنگ نزن آستنیتی است که تمایل کروم به فریت را متعادل می کند. تعادل آهن-کروم-نیکل در گریدهایی مانند 304 و 316 یک ریزساختار کاملا آستنیتی ایجاد می کند که حتی در دماهای برودتی غیر مغناطیسی و بسیار مقاوم در برابر خوردگی باقی می ماند.

از نقطه نظر آهنگری فولاد، آلیاژهای حاوی نیکل مانند AISI 4340 (فولاد Ni-Cr-Mo) از رایج ترین گریدهای آهنگری با کارایی بالا هستند. قطعات فورج شده 4340 - میل لنگ، قطعات ارابه فرود، محورهای سنگین - از سهم سختی نیکل، به ویژه پس از سخت شدن و تلطیف شدن بهره می برند.

مولیبدن: سختی پذیری، مقاومت در برابر خزش و استحکام گرم

مولیبدن یکی از موثرترین عوامل سخت‌شدگی در فولاد آلیاژی است که حتی در غلظت‌های پایین نیز فعال است. 0.15٪ - 0.30٪ . تأثیر آن بر سختی پذیری در واحد وزن تقریباً پنج برابر بیشتر از کروم است. این بدان معناست که افزودن‌های کوچک مولیبدن می‌تواند جایگزین کروم یا منگنز بسیار بزرگ‌تر شود و از نظر اقتصادی در طراحی فولاد ارزشمند باشد.

مولیبدن همچنین شکنندگی مزاج را سرکوب می‌کند، پدیده‌ای که در آن فولادهای آلیاژی خاصی پس از تمپر شدن در محدوده دمایی 375 تا 575 درجه سانتی‌گراد، شکننده می‌شوند. با مهار این مکانیسم شکنندگی، مولیبدن به سازندگان فولاد این امکان را می دهد که فولادهای حاوی کروم را بدون خطر شکستگی شکننده در حین کار، به طور ایمن به چقرمگی مطلوب تبدیل کنند.

در غلظت های بالاتر، مولیبدن به طور چشمگیری مقاومت در برابر خزش را بهبود می بخشد - توانایی مقاومت در برابر تغییر شکل آهسته تحت تنش پایدار در دماهای بالا. فولادهای کروم-مولیبدن و کروم-مولیبدن-وانادیوم مورد استفاده در بویلرهای نیروگاه، خطوط لوله بخار و اجزای توربین معمولاً حاوی 0.5٪ تا 1.0٪ مولن هستند که خدمات طولانی مدت را در دماهای بالاتر از 500 درجه سانتیگراد امکان پذیر می کنند.

در زمینه آهنگری فولاد، گریدهای حاوی مولیبدن مانند 4140 (0.15٪ - 0.25٪ Mo) و 4340 (0.20٪ - 0.30٪ Mo) گزینه های استاندارد برای قطعات آهنگری بحرانی هستند. محتوای مولیبدن تضمین می کند که آهنگرهای با سطح مقطع بزرگ می توانند در طی عملیات حرارتی سخت شوند و خواص مکانیکی ثابتی را از سطح تا هسته آهنگرهای سنگین مانند قاب های پرس، محورهای راه آهن و اجزای میدان نفتی ایجاد کنند.

وانادیوم: پالایش دانه و سخت شدن بارش

وانادیوم در غلظت‌های معمولاً بین استفاده می‌شود 0.05٪ و 0.30٪ ، با این حال تأثیر آن بر ریزساختار فولاد با کمیت آن نامتناسب است. این کاربیدها و نیتریدهای بسیار پایدار - کاربید وانادیم (VC) و نیترید وانادیم (VN) - را تشکیل می دهد که مرزهای دانه را سنجاق می کنند و رشد دانه را در حین کار گرم و عملیات حرارتی مهار می کنند. نتیجه یک اندازه دانه ریزتر است که به طور همزمان هم استحکام و هم چقرمگی را بهبود می بخشد.

وانادیم یک عنصر سنگ بنای فولادهای میکروآلیاژی است (همچنین فولادهای کم آلیاژ با مقاومت بالا یا HSLA نیز نامیده می‌شوند)، که در آن اثر تقویت‌کننده بارش آن اجازه می‌دهد تا قدرت تسلیم 500 تا 700 مگاپاسکال بدون خاموش کردن و تمپر کردن معمولی به دست آید. این امر از نظر تجاری مهم است زیرا فولادهای HSLA می توانند مستقیماً بدون عملیات حرارتی اضافی به خواص نهایی خود نورد یا آهنگری شوند و هزینه های تولید را کاهش دهند.

در فولادهای ابزار، وانادیوم در غلظت های بالاتر از 1٪ تا 5٪ برای تولید کاربیدهای سخت وانادیوم استفاده می شود که به طور چشمگیری مقاومت به سایش را بهبود می بخشد. گریدهای فولادی با سرعت بالا مانند M2 حاوی تقریباً 1.8٪ وانادیوم هستند که به توانایی آنها در حفظ سختی برش در دماهای تا 600 درجه سانتیگراد در هنگام ماشینکاری کمک می کند.

برای عملیات آهنگری فولاد، گریدهای میکروآلیاژی وانادیوم یک مزیت بازده قابل توجه است. قطعات آهنگری خودرو مانند میله های اتصال و میل لنگ ساخته شده از فولادهای وانادیوم میکروآلیاژی را می توان مستقیماً از پرس آهنگری با هوا خنک کرد و چرخه پرهزینه خاموش کردن و تمپر را به طور کامل نادیده گرفت و در عین حال به خواص مکانیکی مورد نیاز دست یافت.

سیلیکون: اکسید زدایی و خواص الاستیک

سیلیکون تقریباً در تمام گریدهای فولادی به عنوان باقیمانده از فرآیند فولادسازی وجود دارد، معمولاً در سطوحی از 0.15٪ - 0.35٪ در فولادهای سازه ای نقش اصلی آن به عنوان یک اکسید زدا است - سیلیکون میل ترکیبی قوی برای اکسیژن دارد و اجزای دی اکسید سیلیکون (SiO2) را تشکیل می دهد که در طی پالایش حذف می شوند و در نتیجه فولاد تمیزتر و قوی تر می شود.

در غلظت های بالاتر سیلیکون 0.5٪ - 2.0٪، سیلیکون حد الاستیک و مقاومت در برابر خستگی فولاد را افزایش می دهد. این ویژگی در فولادهای فنری مورد استفاده قرار می گیرد، جایی که گریدهایی مانند SAE 9260 (1.8٪ - 2.2٪ Si) از سهم سیلیکون برای حفظ استحکام تسلیم بالا و مقاومت در برابر تغییر شکل دائمی تحت بارگذاری چرخه ای استفاده می کنند. فنرهای سوپاپ، فنرهای تعلیق و گیره های ریلی به دلیل توانایی خود در جذب ضربه های مکرر بدون گیرش به فولادهای فنر سیلیکونی-منگنزی متکی هستند.

سیلیکون همچنین نقش تخصصی در فولادهای الکتریکی (فولادهای ترانسفورماتور) ایفا می کند، که در آن غلظت 1٪ تا 4٪ Si به طور چشمگیری تلفات انرژی ناشی از جریان های گردابی و پسماند را کاهش می دهد. فولاد سیلیکونی دانه گرا - ماده اصلی در ترانسفورماتورهای الکتریکی - از حدود 3.2٪ Si برای دستیابی به خواص مغناطیسی بسیار جهت دار استفاده می کند.

تنگستن و کبالت: ملزومات فولادی ابزار پرسرعت

تنگستن و کبالت در درجه اول با فولادهای ابزار پرسرعت و آلیاژهای ویژه طراحی شده برای شرایط عملیاتی شدید مرتبط هستند. تنگستن کاربید تنگستن بسیار سخت و پایداری را تشکیل می‌دهد که سختی خود را در دماهای بالا حفظ می‌کند و باعث می‌شود فولادهای ابزار حاوی تنگستن قادر به برش با سرعت‌هایی باشند که باعث می‌شود فولادهای ابزار کربنی معمولی حالت خود را از دست داده و نرم شوند.

فولاد کلاسیک پرسرعت T1 شامل 18 درصد تنگستن به همراه 4% کروم، 1% وانادیم و 0.7% کربن. این ترکیب آلیاژی ابزاری را تولید می کند که سختی برش را بالاتر از HRC 60 در دمای تا 550 درجه سانتی گراد حفظ می کند. توسعه فولادهای پرسرعت سری M، بسیاری از تنگستن را با مولیبدن (تا 9.5 درصد مو در M1) جایگزین کرد و عملکردی معادل با هزینه آلیاژ کمتر ارائه داد.

کبالت، در غلظت‌های 5 تا 12 درصد، سختی داغ فولادهای پرسرعت را با افزایش مقاومت ماتریس در برابر نرم شدن در حرارت قرمز، بیشتر می‌کند. گریدهایی مانند M42 (8٪ Co) و T15 (5٪ Co) برای سخت ترین عملیات برش، از جمله تراشکاری سخت و برش های قطع شده در مواد دشوار مانند آلیاژهای تیتانیوم و فولادهای سخت شده استفاده می شوند. کبالت همچنین در فولادهای ماریجینگ بین 7 تا 12 درصد ظاهر می شود که در آن مکانیسم سخت شدن بارش را افزایش می دهد که استحکام فوق العاده بالایی ایجاد می کند.

تیتانیوم، نیوبیم و بور: عناصر ریزآلیاژی با تاثیر بزرگتر

برخی از قوی‌ترین افزودنی‌های آلیاژی به فولاد در غلظت‌های سطحی کار می‌کنند، اما تأثیر آنها بر خواص قابل توجه و به خوبی مستند شده است.

تیتانیوم

تیتانیوم در غلظت های استفاده می شود 0.01٪ - 0.10٪ به عنوان یک تشکیل دهنده کاربید و نیترید قوی. در فولادهای زنگ نزن، اضافات تیتانیوم (زنگ نزن درجه 321) آلیاژ را در برابر حساسیت تثبیت می کند - نوعی کاهش کروم در مرزهای دانه که در طول جوشکاری رخ می دهد و منجر به خوردگی بین دانه ای می شود. در فولادهای HSLA، تیتانیوم اندازه دانه را تصفیه می‌کند و به تقویت بارش کمک می‌کند، مشابه وانادیوم، اما در غلظت‌های حتی پایین‌تر عمل می‌کند.

نیوبیم (کلمبیوم)

نیوبیوم در غلظت های کم استفاده می شود 0.02٪ - 0.05٪ و شاید مقرون به صرفه ترین عنصر میکروآلیاژی موجود باشد. حتی در این سطوح ردیابی، نیوبیم به طور قابل توجهی رشد دانه آستنیت را در طول نورد گرم و آهنگری به تاخیر می اندازد و ساختار دانه های فریتی ریزتری را در محصول نهایی تولید می کند. اندازه دانه ریزتر مستقیماً به بهبود استحکام تسلیم و چقرمگی ضربه ای برتر در دماهای پایین ترجمه می شود - ترکیبی از خواص حیاتی برای فولادهای خط لوله، فولادهای ساختاری دریایی و صفحات مخازن تحت فشار. گریدهای خط لوله مدرن مانند API X70 و X80 برای دستیابی به مشخصات استحکام و چقرمگی مورد نیاز خود به شدت به میکروآلیاژ نیوبیوم متکی هستند.

بور

بور در بین عناصر آلیاژی منحصربه‌فرد است زیرا در غلظت‌های بسیار کم فقط مؤثر است 0.0005٪ - 0.003٪ (5 تا 30 قسمت در میلیون). در این سطوح ردیابی، بور به مرزهای دانه آستنیت جدا می شود و با به تاخیر انداختن هسته زایی فریت و پرلیت در طول سرد شدن، سختی پذیری را به طور چشمگیری افزایش می دهد. افزودن بور 30 ​​پی پی ام به فولاد کربن متوسط ​​می تواند سختی پذیری را به اندازه 0.5 تا 1.0 درصد کروم افزایش دهد. فولادهای تیمار شده با بور به طور گسترده در اتصال دهنده های آهنگری تولید انبوه استفاده می شوند، جایی که سختی عالی آنها اجازه می دهد تا مقاطع عرضی کوچکتر به طور کامل در خاموش کردن آب سخت شوند و هزینه های آلیاژ را کاهش دهند و در عین حال استحکام را حفظ کنند.

چگونه عناصر آلیاژی بر رفتار آهنگری فولاد تأثیر می گذارد

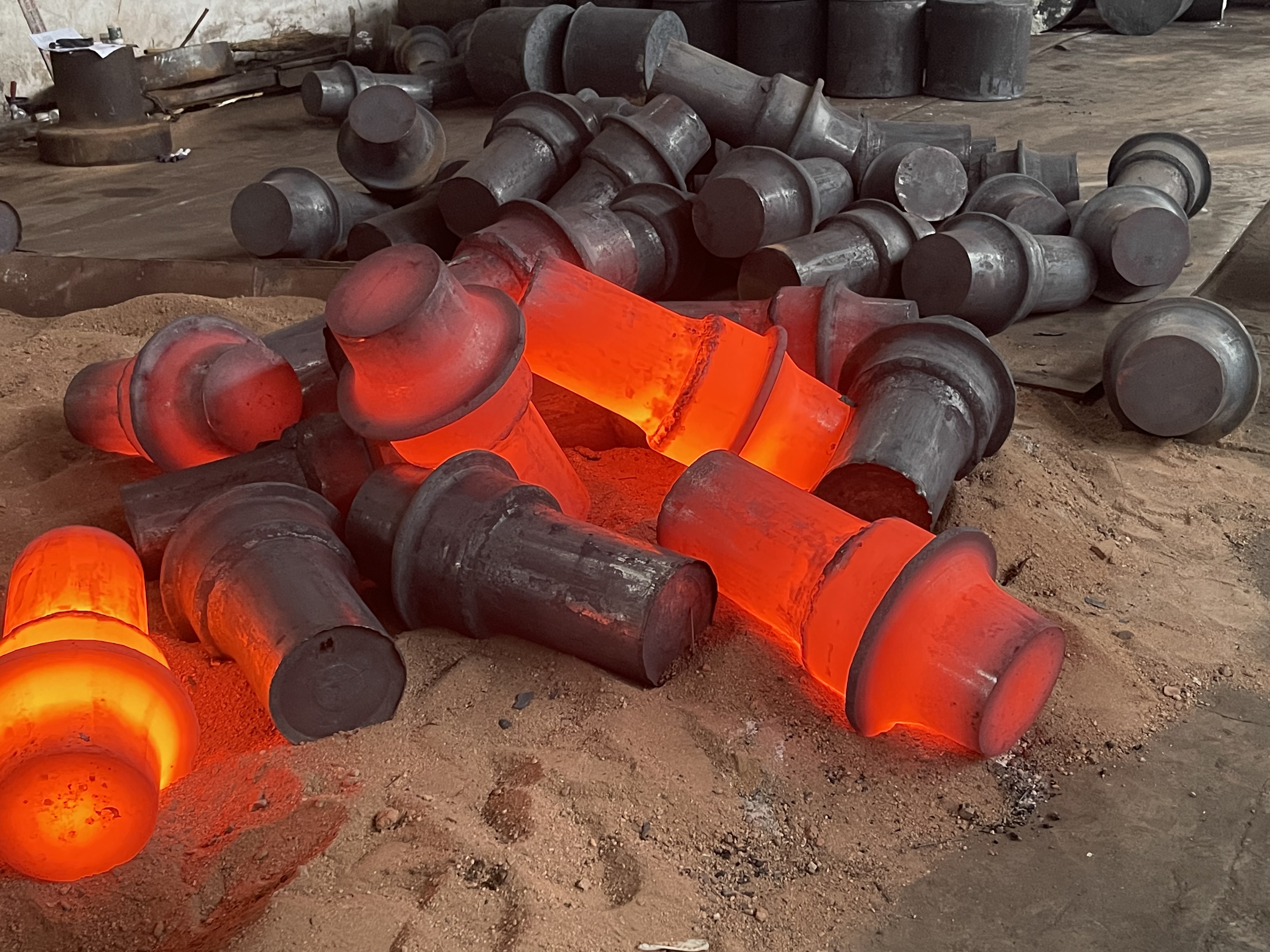

آهنگری فولاد صرفاً حرارت دادن و چکش کاری نیست. شیمی آلیاژ فولاد اساساً نحوه رفتار فلز را در هر مرحله از فرآیند آهنگری - از گرم کردن بیلت تا پر کردن قالب و از خنک‌سازی تا عملیات حرارتی نهایی، کنترل می‌کند.

جعل پذیری و کار پذیری گرم

آهنگری به این اشاره دارد که چگونه یک فولاد می تواند به راحتی بدون ترک یا پارگی به شکل مورد نظر تغییر شکل دهد. فولادهای ساده کم کربن (به عنوان مثال، AISI 1020) به دلیل نرم، انعطاف پذیر بودن و پنجره های دمای گرم کار گسترده، قابلیت آهنگری عالی دارند. با افزایش محتوای آلیاژ - به ویژه با سطوح بالای کروم، تنگستن یا کربن بالا - قابلیت جعل کاهش می یابد زیرا کاربیدهای آلیاژ و مواد بین فلزی جریان پلاستیک را محدود می کنند. فولادهای ابزاری مانند D2 (12٪ کروم، 1.5٪ سانتیگراد) به کنترل دما بسیار دقیق در طول آهنگری برای جلوگیری از ترک خوردن سطح نیاز دارند.

محدوده دمای آهنگری

هر آلیاژ فولاد دارای محدوده دمایی توصیه شده برای آهنگری است. تجاوز از حد بالا باعث ذوب مرز دانه (ذوب اولیه) و آسیب غیر قابل برگشت می شود. افتادن به زیر حد پایین، خطر فرورفتن در ناحیه دو فاز را افزایش می دهد و باعث پارگی داخلی می شود. محدوده دمای معمولی آهنگری بر اساس نوع آلیاژ:

عملیات حرارتی پس از آهنگری و شیمی آلیاژ

اکثر آهنگرهای فولادی آلیاژی پس از آهنگری برای دستیابی به خواص مکانیکی نهایی خود تحت عملیات حرارتی قرار می گیرند. شیمی آلیاژ تعیین می کند که کدام چرخه عملیات حرارتی مناسب است و فولاد چگونه پاسخ می دهد. آلیاژهای با سخت‌شدگی بالا مانند 4340 را می‌توان از دمای آستنیته در حدود 830 درجه سانتی‌گراد خاموش کرد و سپس در دمای 200 تا 600 درجه سانتی‌گراد برای هدف قرار دادن ترکیب‌های خاصی از سختی، استحکام کششی و چقرمگی ضربه‌ای، حرارت داد. محتوای نیکل، کروم و مولیبدن در 4340 تضمین می‌کند که حتی آهنگری‌های با مقطع سنگین با سطح مقطع بیش از 100 میلی‌متر به سختی ثابتی دست می‌یابند، در حالی که فولادهای کربنی ساده کاهش قابل توجهی در سختی از سطح به مرکز در همان اندازه مقطع نشان می‌دهند.

گریدهای رایج آلیاژ فولاد و ترکیبات عنصری آنها

درک گریدهای خاص و ترکیبات آلیاژی آنها، شکاف بین تئوری و عمل را پر می کند. جدول زیر ترکیب شیمیایی گریدهای فولادی سازه ای و آلیاژی پرکاربرد را خلاصه می کند که بسیاری از آنها جزء اصلی صنعت آهنگری فولاد هستند.

انتخاب فولاد آلیاژی مناسب برای قطعات آهنگری

انتخاب فولاد آلیاژی مناسب برای کاربرد آهنگری یک تصمیم مهندسی چند متغیره است. این فرآیند شامل متعادل کردن الزامات عملکرد حین سرویس در برابر جعل پذیری، عملیات حرارتی، ماشین کاری، جوش پذیری و هزینه است. به ندرت یک "بهترین" فولاد برای یک کاربرد خاص وجود دارد - انتخاب بستگی به ترکیب خاصی از تنش ها، دماها و محیط هایی دارد که قطعه با آن مواجه می شود.

ملاحظات کلیدی در انتخاب آلیاژ برای اجزای آهنگری عبارتند از:

• اندازه مقطع و سختی پذیری: آهنگری های با سطح مقطع بزرگ به آلیاژهای با سختی بالا نیاز دارند. AISI 4340 با ترکیب Ni-Cr-Mo معمولاً برای قطعاتی با مقاطع بحرانی بیش از 75 میلی‌متر مشخص می‌شود، زیرا در مقاطع سنگین سخت‌شدگی را حفظ می‌کند.
• زندگی خستگی: اجزای تحت بارگذاری چرخه ای - میل لنگ، میله های اتصال، محورها - از فولادهای آلیاژی دانه ریز با محتوای گنجایش کنترل شده بهره می برند. روش‌های گاز زدایی و فولاد تمیز با خلاء همراه با میکروآلیاژ وانادیوم یا نیوبیم عمر خستگی طولانی‌تری ایجاد می‌کنند.
• سرویس دمای بالا: اگر قطعه آهنگری در دمای بالاتر از 400 درجه سانتیگراد کار می کند - دیسک های توربین، بدنه سوپاپ ها، منیفولدهای اگزوز - درجه های کروم-مولیبدن-وانادیوم یا آهنگری های سوپرآلیاژی مبتنی بر نیکل برای مقاومت در برابر خزش و حفظ استحکام لازم است.
• مقاومت در برابر خوردگی: محیط های پردازش دریایی یا شیمیایی به آهنگری فولاد ضد زنگ نیاز دارند. زنگ نزن درجه 316 به دلیل محتوای مولیبدن که حساسیت به خوردگی حفره ای را کاهش می دهد، در محیط های غنی از کلرید نسبت به 304 ترجیح داده می شود.
• هزینه و در دسترس بودن: آلیاژهای حاوی سطوح بالایی از نیکل، کبالت یا مولیبدن دارای هزینه های قابل توجهی هستند. مهندسان اغلب ارزیابی می‌کنند که آیا یک درجه آلیاژی پایین‌تر با عملیات حرارتی اصلاح‌شده می‌تواند مشخصات را برآورده کند یا اینکه فولادهای میکروآلیاژی HSLA می‌توانند عملیات حرارتی پس از فورج را به طور کلی حذف کنند.

توانایی صنعت آهنگری فولاد برای تولید قطعات با خواص مکانیکی ثابت در حجم‌های تولید بالا، مستقیماً به شیمی آلیاژی به خوبی کنترل شده همراه با مدیریت منظم فرآیند آهنگری بستگی دارد. ابزارهای شبیه‌سازی مدرن به مهندسان آهنگر اجازه می‌دهند تا جریان فلز، تاریخچه دما و ساختار دانه نهایی را قبل از برش یک قالب، با استفاده از رفتار ترمودینامیکی و مکانیکی شناخته شده آلیاژ به عنوان ورودی، مدل‌سازی کنند. این قابلیت، انتخاب آلیاژ را به‌جای یک تمرین آزمایشی و خطای تجربی، به یک علم دقیق‌تر تبدیل می‌کند.
